Ну что-ж, начнем.
Д.Е.Козловский, История материальной части артиллерии, М,-1946, Артиллерийская ордена Ленина и ордена Суворова академия Красной Армии имени Дзержинского.

Не стал сюда переносить следующие параграфы:
1. Происхождение слова артиллерия и понятие, им выражаемое;
2.Цель изучения истории артиллерии;
3.Периоды развития артиллерии;
4.Действительность оружия;
5.Разделение оружия на виды;
6.Щиты;
7.Доспехи;
8.Рукопашное оружие.
Всё это либо вводная часть, либо доступно в более других источниках



Эпоха метательных машин
ОТДЕЛ ТРЕТИЙ
ПЕРИОД НЕВРОБАЛЛИСТИЧЕСКОЙ АРТИЛЛЕРИИ
ГЛАВА V
РУЧНОЕ МЕТАТЕЛЬНОЕ ОРУЖИЕ

10. Человек, как источник энергии для метания снарядов

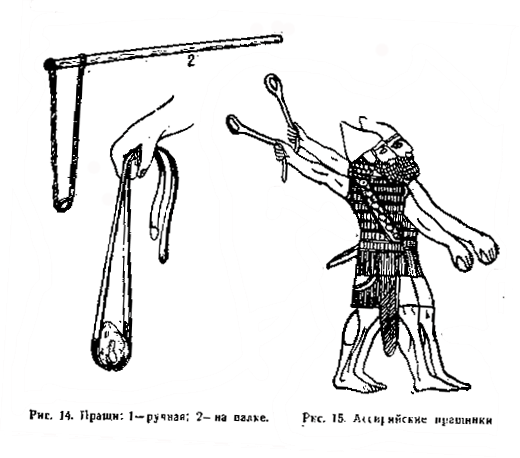

10.1. Простейшим и, надо полагать, первым по времени появления метательным оружием был сам человек: его рука - орудие и его мускульная сила - источник энергии. Снарядом служили камни, комки земли, палки. Впоследствии стали бросать снаряды более правильной формы (дротики, пилумы), что, однако, требовало большого искусства.
При бросании, метании рука делала сильный взмах, благодаря чему ряду сообщалась некоторая скорость.

10.2. По ограниченной длине руки и ограниченности сил человека сообщаемая снаряду скорость получалась небольшой, почему были небольшими дальность полета и сила удара по цели. Стремление увеличить и дальность и скорость полета снаряда приводило к увеличению радиуса взмаха. Появляется праща (рис. 14). Петля из веревки, ткани с вложенным в нее снарядом приводилась рукой в быстрое вращательное движение и в нужный момент снаряд освобождался и продолжал движение по направлению касательной к описываемой им окружности. Малейшее замедление или опережение в спуске приводило к резкому изменению направления полета, вследствие чего кучность боя, направленность, нацеленность были малы. Праща вращалась либо в вертикальной плоскости, либо в горизонтальной - над головой. Первый прием был невыгоден в том отношении, что длина петли получалась небольшой, примерно в полроста метальщиков, но позволяла им стоять тесным строем. При втором приеме длина петли могла быть довольно большой, но метальщики должны были отстоять один от другого на интервалах не менее двух длин радиуса взмаха (рис. 15).



10.3. Большой радиус взмаха получался при устройстве пращи по схеме рис.14-2. Праща укреплялась одним концом наглухо на палке. Петля на другом ее конце надевалась на палку сравнительно свободно. При взмахе в некоторый момент, когда праща вытягивалась вдоль палки, петля ее соскакивала с палки и камень освобождался. Искусство метания заключалось в том, что нужно было так рассчитать взмах и его скорость, чтобы петля срывалась в то время, когда праща и палка вытянутся в одну линию, направленную на цель.


Этого вида праща, давая возможность получить сильный взмах, после спуска снаряда могла также служить не плохим рукопашным оружие Строй метальщиков при этого вида праще (1) мог быть достаточно сомкнутым.
Принцип устройства пращи на палке возрождается в баробаллистических машинах, называвшихся требюше.
Метание снарядов непосредственно рукой человека не прекращалось все время, но только иногда. его применение суживалось. Широко оно вновь распространилось в последнее время для метания ручных гранат, бутылок с зажигательной жидкостью и т. п.

11. Лук и арбалет

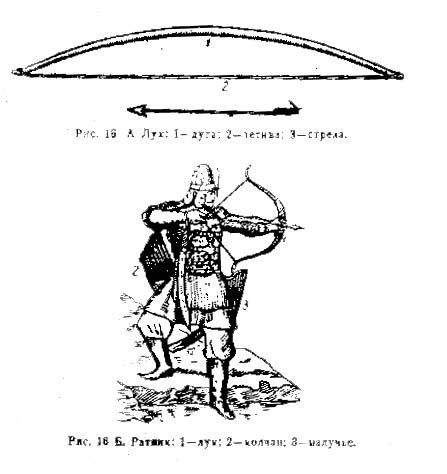

Первым метательным оружием в глубокой древности у народов различных стран были луки, аккумулировавшие мускульную силу либо упругостью дуги (арки) лука, либо его тетивы, либо и тем и другим (рис. 16 А). При действии луком его дуга располагалась обычно в вертикальной плоскости, благодаря чему бойцы могли стоять довольно близко друг и другу; строй был достаточно сомкнутый, удобный и для рукопашной схватки (рис. 16 Б).


Снарядом служила стрела, имевшая заостренную форму передней части, выгодную как в отношении проникания в воздух, так и в преграды. Стрела была такой длины, чтобы при самом сильном натяжении тетивы ее передний конец не сходил с дуги лука. Стрела делалась из легкого материала и имела возможно большую прямизну. Недаром говорят: 'пряма, как стрела'. Задний конец стрелы снабжался вырезом для надежного упора ее в тетиву и оперением, чаще всего с трех сторон. Оперение служило для стабилизации, направленности полета стрелы.

Рис. 17. Ассирийские лучники.

Лук носился бойцом (воином) в чехле - 'налучьи, а стрелы - в колчане. Иногда налучье и колчан соединялись в одно целое - саадак.
Дальность полета ('перестрел') стрелы колебалась в широких пределах, в зависимости от устройства лука и искусства и силы стрелка. В среднем перестрел хорошего действия равнялся приблизительно 200 шагам
Скорострельность лука доходила до 10 выстрелов (метаний) в минуту. В первоначальном полете стрела направлялась левой рукой, в которой держался лук за середину его дуги.
Вследствие небольшого усилия, которое мог развить человек при натягивании тетивы, действие лука было сравнительно слабым и щит защищал бойца от поражения. В стремлении увеличить силу натяжения лука и лучшего направления стрелы к луку приспособили ложу, получился новый вид оружия - арбалет (рис. 18). На ложе укреплялся крючок, которым удерживалась тетива во взведенном положении. Арбалет подымался, его приклад упирался в плечо, стрела укладывалась в жолоб ложи. В нужный момент спусковой крючок поворачивали - происходил выстрел.

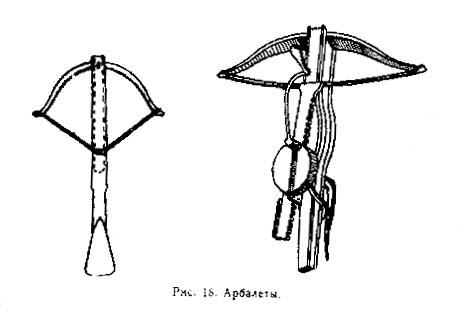

Рис. 18.  Арбалеты
В Греции для натяжения тетивы сильного лука наваливались на ложу всем телом (животом), упирая особый стержень передним концом в землю, а задним в тетиву. Такие луки получили в Греции название гастрофетов (рис. 19).


Дальность полета стрел арбалетов была, конечно, больше (до 300- 400 м), чем при стрельбе из луков, и действие их значительно сильнее, но арбалеты уступали лукам в скорострельности. Тогда как из лука можно было сделать в минуту в среднем 10 метаний стрел, из арбалета - лишь одно.
В этом отношении весьма показательным является сражение при Кресси, происшедшее осенью 1346 г. между англичанами и французами.
На стороне англичан были впереди конных рыцарей шотландские лучники, а у французов первую линию занимали генуэзские наемники, вооруженные арбалетами. Войска сошлись на широкой долине, размокшей от прошедших дождей. Шотландцы во время дождя укрыли луки под плащами, генуэзцы не догадались сделать этого. Тетивы арбалетов от сырости утратили в значительной мере свою упругость и стрелы имели слабое действие.
Когда начался бой, генуэзцы не успели зарядить свои арбалеты, как были осыпаны роем стрел шотландских лучников. Это вызвало замешательство среди генуэзцев, они повернули тыл и бросились навстречу своим рыцарям. Кони последних испугались и стали метаться, что привело к расстройству строя французских рыцарей, а многие из них попадали на землю и тем самым .утратили свою боеспособность, так как рыцарь в доспехе сам встать не мог.
Этот бой особо подчеркнул два требования: а) необходимость бережного ухода за оружием и б) значение его скорострельности.
Наконец, для натяжения тетивы к ложе арбалета приспосабливались в средние века лебедки (рис. 18).

Для направления стрелы в ложе попрежнему устраивался жолоб или укреплялась трубка с прорезами для движения тетивы. Арбалеты с трубками назывались аркебузами. К этим видам оружия были приняты сравнительно короткие стрелы с четырехгранным пирамидальным наконечником, весом около 0,5 кг. Стрелы эти назывались 'карре'. Они могли. пробивать с небольших расстояний (до 30 шагов) рыцарские латы. Аркебузы помимо метания стрел могли метать и шаровой формы снаряды - пули.

Примечания:
1. Своеобразный вид пращи представляет палка, в расщеп на конце которой вкладывался (зажимался) камень. При сильном взмахе и затем резкой остановке палки камень этот вылетал.




ГЛАВА VI
МЕТАТЕЛЬНЫЕ МАШИНЫ

12. Общие замечания
Постепенное развитие общественной жизни, постройка городов и обнесение их прочными стенами для защиты как горожан, так и богатых сокровищ, накопленных в городах, обнаружили слабость ручных метательных машин против защитников города.
Для овладения городами потребовалось вести борьбу не только в непосредственном соприкосновении с их защитниками, но и разрушать прочные стены (цитадели, детинцы, кремли), бросать снаряды внутрь города, перекидывая их поверх стен, разрушать сооружения внутри детинца и поражать защитников.
Таким образом, борьба за города привела к необходимости иметь по крайней мере два типа орудий, различающихся по их боевому назначению и применению, а не только конструктивными особенностями. Последние являются лишь следствием боевого назначения орудия (1).
Один тип орудий назначался для разрушения стен - 'стенобитные', 'проломные' машины, машины прицельного действия. Другой - для перебрасывания снарядов поверх стен - орудия навесного, 'верхового' действия. Машины первого типа назывались баллистами, вторые катапультами (2).
Первоначальным источником энергии были люди или животные; энергия их аккумулировалась закручиванием ими толстых канатов из сухожилий или волос животных и в требуемый момент эта собранная, накопленная энергия использовалась в машине для работы метания. Таким образом, непосредственно в машине при метании использовалась предварительно накопленная энергия. Это же наблюдается и в современных машинах (орудиях), в которых используется энергия, скрытая в веществах, предварительно должным образом обработанных. На их изготовление израсходована некоторая энергия, которая, однако, в самом орудии при выстреле не играет роли и ее учитывать нет надобности при рассмотрении явления выстрела.
По свидетельству Фукидида канаты (тетивы) в машинах достигали в диаметре 3 фт (1 м).
Снарядами баллист служили камни и бревна. Последние нередко соединялись по нескольку вместе, передняя часть их заострялась и укреплялась металлическим наконечником подобно тому, как и у стрел и таранов.
Катапульты бросали камни, бочки с зажженой смолой, горшки со скорпионами или змеями, трупы животных и т. п.
Таким образом, мы видим применение снарядов различных видов действия: ударного (камни, бревна), зажигательного и светящего (зажженная смола в бочках), отравляющего (скорпионы, змеи, трупы). Арсенал снарядов был не мал и разнообразен. Эти же виды действия снарядов перешли и к огнестрельной артиллерии.
Снаряды эти отличались разнообразием весов и неправильностью форм, почему нельзя было ожидать большой правильности и однообразия их полета. Начальная скорость снарядов тоже была весьма разнообразна по величине и по направлению. Тем не менее, снаряды падали довольно точно, так как стрельба велась на очень небольшие расстояния.
Стенобитные машины располагались у самых стен, на удалении, превосходящем длину бросаемых бревен (стрел), и в безопасном удалении от осколков стены или разбивающихся каменных снарядов.
Катапульты располагались несколько далее, чтобы избежать стрельбы под очень большими углами, так как в этом случае получалась короткая дуга размаха рычагов, бросающих снаряд, и снаряд не мог получить достаточной скорости полета.
Камень весом около 35 кг баллисты бросали на 400 - 500 шагов, бревна, вследствие большей правильности их формы и лучшей направленности движения по жолобу, до 600 - 800 шагов. Катапульты бросали камни весом до 150 - 180 кг на 400 шагов, а более легкие даже до 800 шагов.
Для заряжания машин (взведения, закручивания канатов) требовалось усилие большого числа людей, действующих организованно, согласно, вследствие чего нужна была предварительная их подготовка. Таким образом, в ряде вооруженных сил появляется новый вид войск, получивший впоследствии название артиллерии.
Если сопоставить работу орудийного расчета при метательной машине с артиллерийским орудием даже не вполне современным, то согласно подсчетам, сделанным проф. Цытовичем Н. П., получим следующее:
'Для заряжания 10-дм пушки, дающей снаряду энергию у дула 3 500 000 кгм, нужно 9 человекам работать 2 мин., затратив 300 - 325 кгм. Чтобы сообщить такую же энергию снаряду метательной машиной, 9 человек должны были бы работать непрерывно 15 - 17 суток, а если прибавить необходимость, преодолевать вредное сопротивление, около 20 %, то 18 - 22 суток'.
Большие машины были разнообразного устройства. Они доставлялись к осаждаемым городам в виде материала и собирались на безопасном от действия защитников города расстоянии, а затем подтягивались на боевое расстояние. Для сохранения людей над машинами устраивались часто крыши.
Вес машины достигал 5 - 6 т.
Подобные машины появляются в войнах уже за 1000 - 900 лет до нашей эры.
На Руси также применялись машины для действия по противнику:
пороки, отбойные и возграды (соответственно баллистам, катапультам и таранам). Впрочем, за отсутствием описаний и рисунков трудно сказать, к какого рода и вида машинам относились эти названия.
Метательные машины находили себе широкое применение не только при осадах городов (например Вавилона, Иерусалима, Сиракуз), но и в полевых боях. В обороне Сиракуз принимал участие как строитель и изобретатель машин и как руководитель их действием, известный ученый древности Архимед. Вегеций свидетельствует, что у Юлия Цезаря (первый век до нашей эры) в каждой когорте было 5 баллист на колесных лафетах, называемых скорпионами, и одна катапульта - онагр, что составляет приблизительно 6 орудий на 1 000 чел.


13. Виды машин

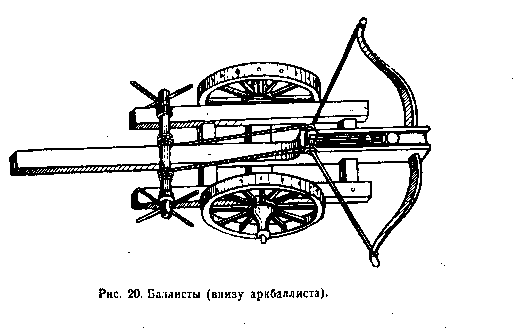

На рис. 20 вверху изображена баллиста не очень больших размеров. Ее устройство понятно из рисунка. В вертикально расположенной прочной раме натянуты два каната, предварительно сильно скрученных в разные стоpоны. Концы канатов закреплены неподвижно в раме. В канатах между каболками (пучками) вставлены концы рычагов, стянутых тетивой. Сквозь вертикальную раму, по ее середине, пропущен длинный жолоб, служащий, для направления полета снаряда. По верхним направляющим жолоба могут
сдвигаться салазки с крючком. Зацепив последний за тетиву, оттягивают салазки помощью лебедок назад и сцепляют с жолобом. Для выстрела поворачивают крючок, освобождают тетиву и она с силою двигает снаряд по жолобу. Движение рычагов вперед ограничивается крайними стойками рамы. Иногда для предохранения рычагов и стоек, по которым они ударяли при 'выстреле', на последних укрепляли подушки или фашины из
камыша, прутьев и т. п.
Интересно отметить имеющийся в машине подъемный механизм в виде винта и каток на заднем конце станка, очевидно,для облегчения поворотов машины при выполнении горизонтальной наводки. Подушки, прикреплявшиеся часто к стойкам и служившие для сбережения их и рычагов, можно рассматривать как прообраз противооткатных приспособлений.
Баллисты небольших размеров, снабженные станком с осью и колесами, действовали вместе с войсками в полевых боях. Такие машины называли скорпионами (рис. 20, внизу).

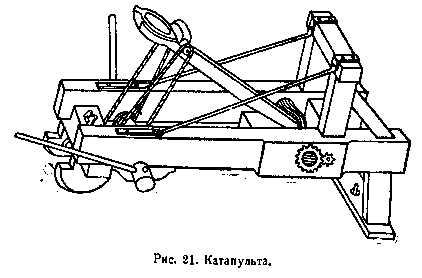

Устройство катапульты поясняется рис. 21.



 В раме, горизонтально или вертикально поставленной, натянут канат, в развив которого вставлен рычаг с ложкой на другом конце для помещения снаряда. В хоботовой части виден ворот, при помощи которого можно рычаг оттянуть; при оттягивании канат будет еще сильнее закручиваться и в нем разовьются упругие силы, которые и произведут в нужный момент сильный взмах рычага, а снаряд получит достаточную скорость в момент остановки рычага при ударе в поперечину. Рычаг делали иногда такой длины, что снаряд в момент остановки его был выше городской стены. Для изменения углов возвышения на поперечину набивали доски, бруски, а для смягчения удара и сбережения машины - подушки. Интересно обратить внимание, что предварительное закручивание каната производилось помощью особого
механизма и степень закручивания могла изменяться, что равнозначно изменению величины заряда в современны понимании. На поперечине иногда укреплялась подушка как для смягчения по ней удара рычагом, так и для изменения углов взмаха его, т. е. изменения углов возвышения.
Были небольшие катапульты, возившиеся на повозках.



(Sks. rutte, rutta, lad. scorpio, pr. espringalde, ka bricol)
Иногда в катапультах на верхней поперечине рамы укрепляли лоток, в который укладывали стрелы так, что их задние концы выступали за задний конец лотка. Рычаг машины при спуске ударял по стрелам, и они с определенной скоростью летели вперед.

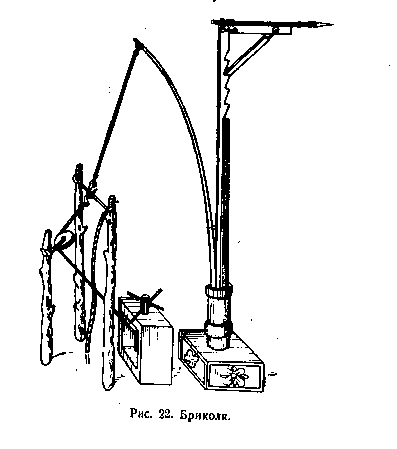

Другим видом оружия, которое применялось в средние века и котopое можно отнести к разряду невробаллистических, были бриколи (рис. 22).



На стойке укреплялся лоток для укладывания на нем стрел. К ней же прикреплялась нижним концом доска из дерева или металла. Для производства 'заряжания' свободный верхний конец доски оттягивался, доска изгибалась и в ней развивались упругие силы. На лоток укладывали стрелы так, что их задние концы выступали на задний срез лотка.
Для метания доску сразу отпускали, она ударяла по концам стрел и они слетали пучком с лотка. Не исключена возможность, что на лоток накладывались камни, а позади их доска, свисавшая задним концом так же как и стрелы. Таким образом, получался своеобразный 'выстрел картечью'.


Необходимость повышения скорострельности сознавалась и в эпоху метательных машин. С этой целью устраивались особые скорострельные орудия, называвшиеся в Греции полиболами.

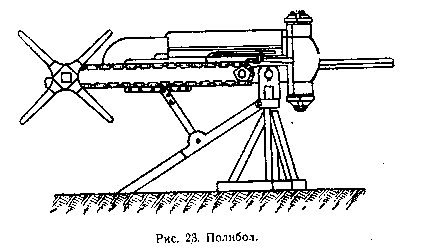

Рис. 23. Полибол.

Одна из таких машин изображена на рис. 23. На станке укреплен лук, а над последним барабан с желобками. В желобки помощник стрелка вкладывал стрелы. При вращении штурвала тетива натягивалась и барабан вращался. После оттягивания тетивы очередная стрела падала с барабана и ложилась в жолоб станка впереди тетивы.
Подобные машины, повидимому, применялись в небольшом числе и редко, так как они peдко упоминаются.

Примечания:
1. Это замечание считаю необходимым сделать не только здесь, но не откажусь повторять его и в дальнейшем с целью подчеркнуть неправильность принятия какого-либо иного основания для разделения орудий на типы. Например, некоторые настойчиво предлагали принять за основание деления орудий на типы длину ствола в калибрах. Также называют некоторые предметы по случайному признаку, а не по назначению их. Говорят: 'инерционный предохранитель' вместо 'предохранитель на случай
затяжных выстрелов', или 'противооткатные приспособления назначаются для поглощения энергии отката', а не 'для ограничения длины отката', и 'контрпредохранители' в трубках и взрывателях, а не просто 'предохранители'. Последнее абсолютно ничем не может быть оправдано: контрпредохранители выполняют совершенно самостоятельные Функции, независимо ни от каких других предохранителей, почему они никак не могут быть названы 'контр'. Название должно основываться на назначении предмета.
2. В последнее время некоторые авторы (Дильс, - Антическая техника, 1934) называют, наоборот, машины прицельного действия - катапультами, а навесного - баллистами.




ОТДЕЛ ЧЕТВЕРТЫЙ
ПЕРИОД БАРОБАЛЛИСТИЧЕСКОЙ АРТИЛЛЕРИИ
ГЛАВА VII
БАРОБАЛЛИСТИЧЕСКИЕ МАШИНЫ
Около V в. нашей эры боевые машины, основанные на применении упругости различных тел для метания снарядов, в Западной Европе выходят из употребления. Остаются они на службе в Греции, которую миновало нашествие варваров, и у народов Азии и восточной Европы.
Варвары находили более практичным действовать в бою рукопашным
оружием, истребляя врага всюду, кроме укрепленных городов, которые они оставляли без внимания:
Есть взгляд, что сырой климат Европы не благоприятствовал применению невробаллистических машин, так как упругость волокон тетивы от сырости резко падала. Только ручное метательное оружие (луки, арбалеты, аркебузы) строили с упругими тетивами, но чаще в них применяли упругие дуги, деревянные или металлические, почти не меняющие своих упругих качеств от условий погоды.
Интересно отметить, что в войну 1914 - 1918 гг. немцы применяли очень сильные арбалеты с дугою из сильных стальных рессор. Эти арбалеты имели преимущество перед огнестрельным оружием в беззвучности метания.
Вследствие нашествия варваров пройденный артиллерией путь и накопленный опыт были потеряны и пришлось вновь искать источник энергии и строить машины в соответствии со свойствами его.
Появляются машины, основанные на использовании силы тяжести; начинается баробаллистический период артиллерии (1).

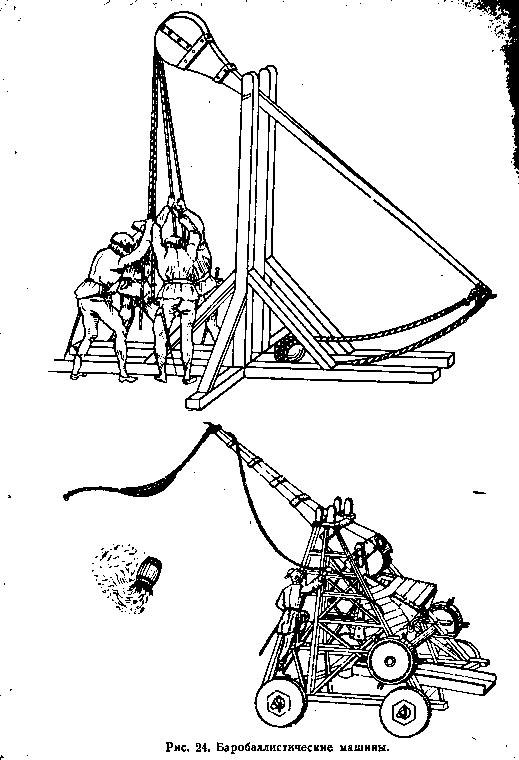

По своему устройству машины этого периода (рис. 24) сходны по идее с применяемыми для подъема воды из колодцев "журавлями". А именно, неравноплечий рычаг может вращаться вокруг оси, укрепленной в двух стойках. Короткое плечо нагружено так, что момент веса больше или равен моменту веса длинного плеча, нагруженного сосудом с водой. При этих условиях опускание длинного плеча в колодец не требует значительных усилий, а подъем воды может быть произведен противовесом без усилий со стороны человека, подымающего воду.

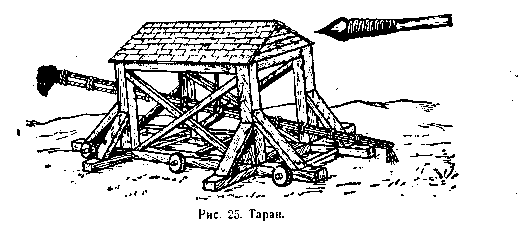

Рис. 25. Таран.

Если сообразить устройство машины так, что момент веса короткого плеча вместе с грузом будет больше момента длинного плеча со снарядом, то опущенный вниз длинный конец рычага после его освобождения будет приведен в быстрое вращательное движение и снаряд приобретет большую скорость.
Для заряжания машины на конце длинного плеча рычага делалась ложка подобно тому, как у катапульт.
Нередко к длинному плечу рычага присоединялась праща, в которую вкладывался снаряд (см. рис. 24), как это было в праще с рычагом. Машины с противовесом за границей назывались требюше, а с пращей
фрондиболами. На Руси они были известны под названием пускичи.
Снарядами к баробаллистическим машинам, как и у катапульт, служили камни, бочки со смолой и т. д. Баробаллистические машины были значительно слабее невробаллистических. Так, снаряд весом около 30 кг они бросали на 200 - 300 шагов, а снаряд около 100 кг всего только на 60 - 75 шагов.
Как видно из рисунка, баробаллистические машины устанавливались на повозках и могли действовать в полевом бою. Преимущественно они употреблялись в боях за города и замки.
Наряду с метательными невро- и баробаллистическими машинами находили применение для образования брешей, проломов в стенах тараны. Таран состоял из станка в виде высокого козла, к которому подвешивалось бревно с оковкою на переднем конце. Усилием людей таран раскачивался и ударял в стену. После ряда ударов в стене получалась брешь.
Применялись также тараны ручные и подкатные. В таранах первого вида бревно несколько человек держали непосредственно в руках, а в таранах второго вида таран укладывали на катках. Усилием людей бревно отводилось назад и затем с силою двигалось вперед.
Для защиты людей, действующих тараном, над ними устраивал
крыша.
ЗАКЛЮЧЕНИЕ
С появлением метательного оружия меняется тактика действия войск в бою. Если в период применения в бою только рукопашного оружия применялся исключительно сомкнутый строй и бой принимал характер общей свалки, которая и решала исход его, то с появлением метательного оружия ведение боя значительно усложнилось. Предварительно требовалось приведение войска в боевой порядок соответственно вооружению: лучников и пикинеров распределить особо, артиллерийские орудия привести в боевой порядок. Нужно было до завязки боя произвести большую организационную работу. Военачальник не только вел войска в бой и воодушевлял их в бою личным примером мужества и храбрости, но и управлял боем, меняя распределение сил: сначала он подготовлял бой метательным оружием, а затем уже вводил войска в рукопашный бой.
Развитие метательных машин шло по пути увеличения веса снаряда, увеличения его скорости полета, придания ему правильного направления и обеспечения правильности дальнейшего полета, увеличения дальности стрельбы и подвижности.
Эпоха метательных машин, кроме указанных общих направлений их развития, оставила в наследство последующим эпохам и периодам: а) большое разнообразие видов действия снарядов (ударные, зажигательные, светящие и отравляющие); б) различные виды орудий (ручные и крупные артиллерийские орудия, прицельного и навесного действия) и в) довольно хорошо разработанные механизмы (подъемные, поворотные, механизмы или приспособления для уменьшения действия 'выстрела' на систему орудия).

Примечания:

1. Впрочем, у восточных народов применение таких машин было
известно и ранее




Эпоха огнестрельной артиллерии
ОТДЕЛ ПЯТЫЙ
ПЕРИОД ГЛАДКОСТЕННОЙ АРТИЛЛЕРИИ
ГЛАВА VIII
ПЕРВЫЕ ОГНЕСТРЕЛЬНЫЕ ОРУДИЯ

14. Появление пороха
Кто, где и когда изобрел порох, остается недостаточно выясненным по настоящее время. Есть указания, что в Индии за несколько тысячелетий до нашей эры применялись стрелы, снабженные на переднем конце составом, который при слете стрелы воспламенялся и служил в дальнейшем не только как зажигательное средство, но, по мнению некоторых, и как средство для увеличения дальности полета ее, т. е. приспособление имело характер действия, сходный с действием ракеты. Подобные стрелы называли малеоли и фалорики.
Известно, что в Китае в конце Х в. уже были опытные и искусные петардиры, умевшие помощью петард вышибать городские ворота в стенах ограды (1). Петарды эти представляли горшки, имевшие вид ступки, наполненные каким-то составом.
В Китае с Х в. порох применялся не только для петард, но преимущественно для пиротехнических изделий и ракет.
Мейер под 1055 г. помещает справку, что в это время у китайцев были огнестрельные орудия из бронзы и железа.
Многие исследователи этого вопроса склоняются к заключению, что мысль о метательной силе смеси угля и селитры могла зародиться впервые в степях Китая или Монголии, богатых выделением на поверхности земли селитры ('китайский снег'). Вполне возможно, что кочевники, разводя костры, могли подметить яркие вспышки при падении на селитру раскаленных углей, и что при этом получалось разбрасывание золы и углей. Это обстоятельство могло навести на мысль изобретения пороха.
Путь распространения пороха чаще всего указывается следующий: из Китая пользование им перешло в Индию, затем через Персию (Иран) - к арабам, далее, по берегу Северной Африки - к маврам и затем - через Испанию - в Европу.
Другой путь распространения сведений о порохе в Европе проходил через Грецию. Через нее пролегали пути крестоносцев, которые часто
вступали в бой с арабами, и им приходилось на себе испытывать действие этого неизвестного вещества. В силу этой неизвестности вещество это
объединяли с греческим огнем.
Французский профессор Рейно ( Reineanx) нашел в Парижской библиотеке манускрипт, написанный на арабском языке в 1280 г. Неджин-Эддином (звезда религии) Гассаном Альраманом (копейщик), озаглавленный: 'Руководство к искусству сражаться верхом и о различных военных машинах'. К рукописи приложен альбом раскрашенных рисунков, что делает этот труд особенно ценным, так как рисунки, даже без текста, дают достаточное представление о предмете.
В манускрипте приведены рецепты замечательного состава из селитры, серы и угля в пропорции, близкой к той, которая применялась для изготовления пороха. Описаны орудия: бортаб, стрелы, снабженные гильзами с 'зажигательным' составом. Хотя состав называется зажигательным, но можно с, достаточной степенью вероятия предположить, что современниками было подмечено увеличение дальности полета этих зажигательных стрел, т. е. подмечено и метательное действие пороха.
Есть указания, что применение пороха было известно в Европе уже в XII в. и даже ранее. Деккер указывает, что в Гарце в XII в. применяли порох для взрывания камней и пфальцграф Генрих Рейнский в 1200 г. взорвал порохом стены старого замка близ Тируса.
Некоторые авторы приписывают изобретение пороха Альберту Великому, Рожеру Бекону и Бартольду Шварцу. Можно не сомневаться, что эти ученые, обладавшие несколькими языками, были знакомы с сочинением Неджина-Эдина и некоторыми другими (например, 'Об огне для сожжения неприятеля', приписываемым Марку Греку) и знали поэтому об изготовлении пороха, его свойствах и некоторых его применениях, но едва ли справедливо приписывать им честь его изобретения.
Наконец, некоторые исследователи вопроса ставят изобретение пороха в связь с распространившимся в военном деле с конца VII в. 'греческим огнем'. Благодаря применению греческого огня греки при защите Константинополя от аравитян сожгли их флот (в 673 г.) при Цизике. Греки сожгли греческим огнем суда киевских князей Игоря в 941 г., а в 960 г.- Святослава.
Из сказанного видно, что греческий огонь представлял весьма действительное боевое средство и вследствие этого он возбуждал большой интерес.
Греки направляли свой 'греческий огонь' по трубам или из сосудов на вражеские корабли. Трубы и сосуды располагались преимущественно на корме или на мачтах или на носу кораблей. Бросали также вручную трубки с составом и, наконец, метательными машинами - стрелы, горшки, бочки.
Состав 'греческого огня' не установлен точно, но, судя по применявшимся зажигательным составам в малеолях и фалориках, в него входили сера и смола. Селитра, как составная часть его, не упоминается. Можно думать, что в состав греческого огня входила нефть, так как огонь трудно было гасить вследствие жирности состава и плохой поэтому смачиваемости водой; он мог гореть некоторое время под водой.
Состав греческого огня хранился в глубокой тайне. Греческие императоры включили его в список государственных тайн.
Греческий огонь применялся в сухом и жидком виде. Собственно состав был твердым, жирным веществом. При горении некоторые его составные части переходили в жидкое состояние (смола, сера) и в таком виде он стекал по трубам на неприятельские сооружения.
Как уже замечено, в рецептах 'греческого огня' селитра не указывается, вследствие чего едва ли можно связывать появление пороха с греческим огнем. Тем не менее, интересно отметить появление этого нового, таинственного боевого средства, которое в последних войнах возрождается вновь в огнеметах, бутылках.



 15. Появление огнестрельных орудий
Ни время изобретения, ни имя изобретателя огнестрельного оружия неизвестны. Можно с достаточной достоверностью предполагать, что его зарождение и распространение шло тем же путем, что и распространение пороха. Летопись указывает, что в XIII в. арабам было известно применение огнестрельного оружия, бросающего снаряды с 'шумом, треском и огнем' (2).
Распространение огнестрельного оружия у арабов и мавров ранее, чем у европейских народов, объясняется более высокой их цивилизацией, так как Европа (кроме Греции) была погружена, вследствие нашествия варваров, в глубокое невежество, а потому промышленность, техника и военное дело стояли на низкой ступени развития. В Европе существовал гнет религиозных предубеждений и многое, в том числе и действие пороха, объяснялось вмешательством 'нечистой силы', 'действием дьявола'.
Названия первых огнестрельных орудий и их снарядов арабского происхождения: модфа - тонкостенная труба, с дном и стержнем для удобного держания в руках, снаряд для нее (рис. 26) величиною с орех (по арабски - бандок). Высказывается мысль, что модфа первоначально служила для фейерверочных целей - бросания светящих звездок, а затем стала боевым метательным оружием, хотя бросание звездок тоже может иметь боевое значение.
Впервые огнестрельные орудия в Европе были применены в 1342 г. во время осады испанским королем Альфонсом XI Алжезираса, защищавшегося маврами. При этом мавры стреляли из железных орудий снарядами величиною. с яблоко, 'с громом, шумом, большою скоростью (снаряда) и такою разрушительною силою, которая прежде не была известна'.

Рис. 26. Модфа

После этой осады сведения об огнестрельном оружии стали быстро распространяться по Европе и само оружие стало завоевывать, хотя и не без труда, свое место в ряду боевых средств.
Первый случай применения огнестрельного оружия в войне между европейцами относят к сражению при Кресси в августе 1346 г. (3).
На Руси огнестрельные орудия появляются в 1389 г., в последний год княжения великого князя Дмитрия Иоановича Донского. В голицинской летописи записано: 'В лето 6879 привезли к нам из немец арматы и стрельба огненная и с того часу уразумели из них стреляти'. 6879 г. в переводе на наше летоисчисление означает 1389 г. (4). В1400 г. в Москве уже готовили порох, а в 1408 г. при обороне Москвы от Эдигея применялась огнестрельная артиллерия.
Первые по времени появления образцы огнестрельного оружия в Европе были чрезвычайно разнообразны по их устройству, материалу и по способу изготовления. Еще большим разнообразием отличались снаряды к орудиям. Они были лишь одной и той же формы, почти шаровой, материалом же для их изготовления служили камни, свинец, железо. Разнообразен был и порох по его составу, степени очистки селитры, качества угля и серы. Готовился он в виде порошка (откуда и произошло название порох) для удобства и равномерности смешения составляющих его веществ: селитры, угля, серы.
Объясняется это разнообразие господствовавшим тогда ремесленным способом производства.
Материалом для изготовления стволов служило железо. Стволы не имели цапф. Для удобства обращения стволы укладывались наполовину своей толщины в желоба, выдолбленные в деревянных колодах и скреплялись с последними железными обручами. Прицельных приспособлений и механизмов наводки не было, хотя на некоторых памятниках имеются мушки. Сообщение огня зарядам производилось через затравочный канал в стенке ствола, к которому подносили раскаленный на жаровне железный прут.
Наряду с орудиями, заряжаемыми с дула, изготовлялись орудия, заряжаемые с казенной части (с казны). На рис. 27 изображен один из памятников, хранящихся в Артиллерийском историческом музее Красной Армии в Ленинграде. Как видно, железный ствол в виде кованой трубы вложен наполовину своего диаметра в желоб колоды и скреплен с нею оковками. Между казенным срезом ствола и концом жолоба колоды оставлено свободное пространство для помещения отдельной каморы заряжания.
Отдельная камора заряжания напоминает устройством кружку с ручкой. Дно каморы наклонно к ее оси, Передняя часть кружки имеет диаметр меньше диаметра канала трубы и может быть при заряжании вдвинута в него на некоторую величину. Близ дна каморы имеется запальный канал или затравочное отверстие.
Заряжание орудия производилось так. В канал ствола вкладывали снаряд, обмотанный промасленными тряпками, в камору насыпали заряд, определяя количество пороха на глаз, и поверх заряда в камору вкладывали пыж или деревянную пробку. Затем камору передним утоненным концом вкладывали в ствол и закрепляли на месте особым клином, вдвигая его в окна, сделанные в колоде и оковках. Клин, нажимая на дно каморы, досылал ее вперед и, давя на ее наклонное дно, прижимал камору к гнезду в колоде. Этим достигалось надежное закрепление каморы, т. е. запирание канала ствола. Для достижения обтюрации стык каморы со стенками ствола замазывался глиной. В запальный канал насыпали некоторое количество пороха - затравка.
Для производства выстрела к запальному каналу подносили раскаленный на жаровне конец железного прута.

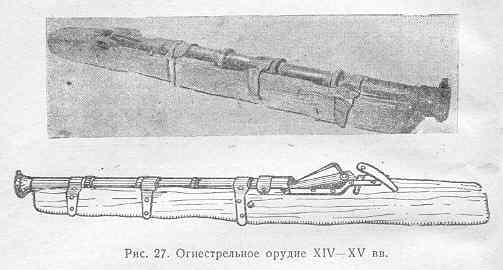

Рис. 27. Огнестрельное орудие XIV - ХЧ вв.

Несмотря на затейливое и довольно хорошо продуманное устройство
запирающего ствол механизма, действовал этот затвор недостаточно надежно: обтюрация была плохой и случаи выбрасывания каморы были нередки. Следует вообще заметить, что выстрел из орудий представлял для стреляющих едва ли не большую опасность, чем для противника. Для сбережения орудийного расчета возле орудия устраивались ровики или щитовые укрытия. Нередко орудие заклиналось или, как это было принято во Франции, возносили молитвы Варваре, считавшейся покровительницей артиллеристов.
Легенда, приписывающая изобретение пороха Бартольду Шварцу, не оправдывается, как видно из изложенного ранее. Но некоторые авторы приписывают ему честь изобретения орудий крупного калибра.
Так говорят, что Бартольд Шварц, занимавшийся алхимией, исследовал также и состав из селитры, угля и серы и смешивал и обрабатывал его в ступке, закрывая ее камнем. Случайно попавшая искра вызвала взрыв состава, и камень с силою был подброшен вверх. Это и навело на мысль изобретения орудий; которые вначале изготовлялись действительно в виде ступки, откуда и произошло название подобных орудий - мортира (mortier, M?rser - рис. 28-1).

В дальнейшем стремление увеличить действительность огня орудия
приводит к увеличению их калибра (веса снаряда) и удлинению канала - появляются орудия большого калибра и значительной длины (5 - 8 калибров) - бомбарды (рис. 28-2).
Многие бомбарды и мортиры отливались из меди (бронзы), но преимущественно изготовлялись из сваренных железных полос, обтянутых затем кольцами.
Значительный эффект, производимый порохом, побудил применить его для бросания стрел и пуль в аркебузах. Так появляется первое ручное огнестрельное оружие, названное преемственно также аркебузом (рис. 29), хотя в нем никакой дуги не было.

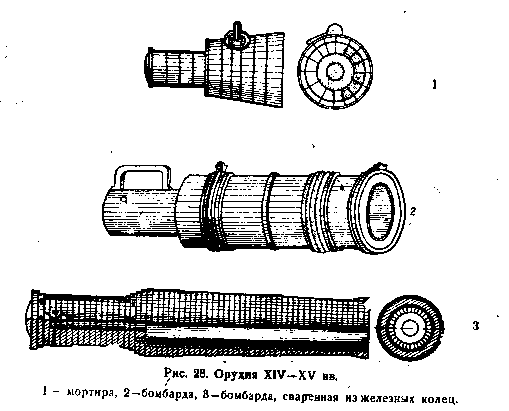

Рис. 28. Орудия XIV - XV вв.
1 - мортира, 2 - бомбарда, 3 - бомбарда, сваренная из железных колец.

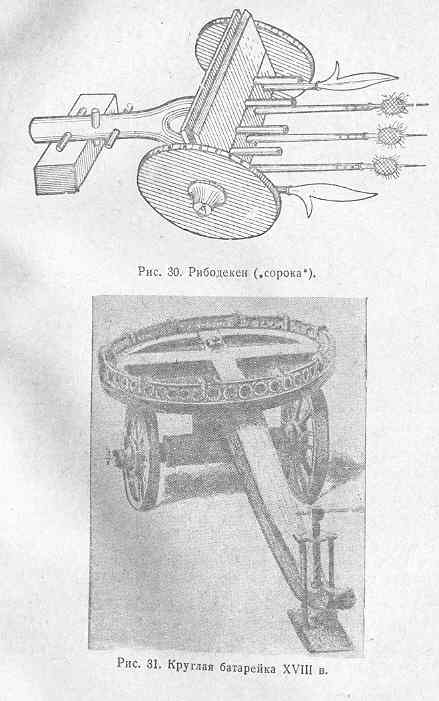

Распространяются также многоствольные орудия, получившие название рибодекенов (ribaudequin) или органов. У нас на Руси их называли сороками. На рис. 30 показан один из рибодекенов из четырех стволов, на колесном лафете. Из рисунка можно заключить, что огнестрельному действию доверяли мало и поэтому наряду со стволами на лафете укреплялись копья с зажигательным составом близ клинков и две совни.
Некоторые склонны рассматривать сороки, как орудия скорострельные. Это неверно. Они давали залп большого числа стволов, но затем заряжание их требовало гораздо больше времени, чем заряжание такого же числа отдельных орудий, так как одновременно заряжать все стволы было невозможно. Поэтому, надо полагать, они не получили широкого распространения, в особенности после введения картечи.
Рибодекены во второй половине XVIII в. окончательно выходят из употребления.
В ряду рибодекенов следует упомянуть 'круглую батарейку' (рис. 31),

бывшую на вооружении русской армии и применявшуюся даже в боях (5).

Рис. 29 Аркебузиер

Она состоит из 44 мортирок 2-фн калибра, расположенных по окружности большого колеса. Последнее вращалось вокруг вертикальной оси станка. Мортирки были соединены в группы с общим запальным жолобом для каждой группы. Когда группа, обращенная к противнику, стреляла, ей диаметрально противоположная заряжалась. Благодаря этому вся батарейка являлась орудием скорострельным.
Некоторые из более легких орудий помещались на колесных лафетах-тележках и могли без затруднения передвигаться с войсками (рис. 32).
Вообще же стволы перевозились отдельно на повозках и вблизи места боевого употребления устанавливались на колоды и помосты из бревен. Для этого в составе артиллерии имелись плотники или же этому делу обучались артиллеристы. Маневренностью, подвижностью более крупные орудия не обладали, и, будучи раз установленными на огневой позиции, они оставались на ней до конца боя.
Применялась артиллерия почти исключительно при борьбе за города, представлявшие тогда большею частью довольно солидные крепости, или за рыцарские замки. В полевых боях артиллерия, ввиду ее неспособности к маневрированию и длительной подготовки к бою, применялась редко.

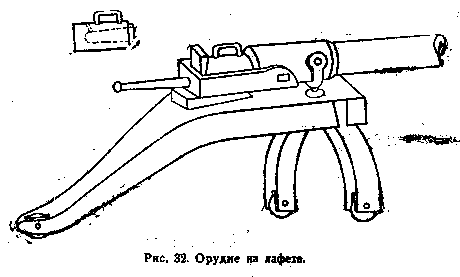

Рис. 32. Орудие на лафете.

Последнее обстоятельство объясняется также отсутствием какой бы то ни было системы в артиллерии, что, в свою очередь, объясняется господствовавшим тогда ремесленным характером производства. Один ремесленник изготовлял стволы (орудия); другой, не заботясь о том, будет ли орудие такого размера (калибра) или нет, готовил снаряды - ядра, сплошные шары из камня, свинца или железа. Колоды и лафеты изготовлялись чаще всего на месте боевого употребления или вблизи его.
С началом войны орудия, снаряды и порох подвозились на поле сражения и здесь производили подгонку снарядов к орудиям, подбор пороха, изготовляли колоды и помосты и все необходимое. Орудия располагались в одну линию или отдельными группами.
Так как дальность стрельбы была невелика, шагов 500 - 800, то военачальник старался подвести противника под огонь своих орудий, когда они были готовы к выстрелу. Случалось, что бой кончался, а артиллерия не была готова, или даже захватывалась противником ранее, чем успевала сделать хотя бы один выстрел.

Примечания:
1. Беккер в своей 'Истории артиллерии' на стр. 30 приводит следую-
щую справку: 'Ботте и Риффальд говорят, что китайский император Виттей за несколько столетий до нашей эры уже употреблял порох'.
2. Это подтверждает рукопись, найденная Рейно,
3. Мейер указывает, что Соломон, венгерский король, атаковал Белград огнестрельными орудиями в 1073 г.
4. Некоторые исследователи указывают не 1389, а 1382 г.
5. На это указывают повреждения некоторых мортирок, причиненные
повидимому осколками снаряда. Бранденбург в своем каталоге ч. II ни на стр. 39, ни на стр. 95 не говорит об этом.




 16. Распространение чугунного и бронзового литья
Значительный прогресс в артиллерии получился с распространением чугунного и бронзового литья и в особенности с распространением мануфактурного способа производства, с укрупнением мастерских отдельных ремесленников.
Мейер в своей хронике дает справку, что первое бронзовое орудие отлито в Аугсбурге в 1372 г., чугунное - в Силезии в 1471 г., а в Англии Петром Ральфом (Pierre Ralph) в 1540 г. Другие авторы приводят иные даты (6). Широкое же применение этих металлов для изготовления стволов, чугуна и, для снарядов наблюдается в XV в.
На Руси литье орудий (стволов) особенно развилось в княжение Иоанна VI. Он нанимал искусных мастеров за границей. Особенно много услуг в этом деле оказал некий мастер Муроль, прозванный за свое искусство и умение Аристотелем Фиоравенти. Многие из его учеников прославились на этом деле. Имена многих из них нам известны по отлитым на стволах надписям обычно такого содержания: 'Сия пищаль отлита в, лето от сотворения мира (такое-то) в благополучное царствование великого князя (такого-то), а лил (например) Яков Дубина'.
В Историческом артиллерийском музее хранится орудие, отлитое в 1485 г. Ствол не имеет цапф, торели и дельфинов (рис. 33-1). Этот памятник является единственным, первым по времени, памятником того времени.



В ряду русских литейщиков известность приобрел Андрей Чохов (он же Чехов), отливший в 1586 г., между прочим, столь известную 'царь-пушку', называемую так по изображению на ней конной фигуры царя Федора Ивановича (рис. 33-2). Многие оправдывают это название большими размерами орудия, но это не имеет достаточных оснований с точки зрения артиллерийской науки хотя бы уже потому, что по своим характеристикам это орудие не является пушкой, а дробовиком.
Калибр 'царь-пушки' 35 дм (875 мм), вес ствола 2 400 пудов (около 10 т), длина ствола 6 калибров, вес каменного ядра 120 пудов (1 965 кг). Ствол этой 'пушки', хранящейся в московском Кремле, наложен на лафет, отлитый впоследствии (рис. 33-2).
Из ряда других замечательных памятников по затейливости и художественности литья следует отметить 'гафуницу' времен Ивана Грозного (рис. 33-3) и мортиру Лжедмитрия (рис. 33-4), которую по указу Петра 1 не перелили, когда все старые орудия после Нарвского поражения переливали в новые орудия, о чем свидетельствует следующая вычеканенная на мортире надпись: 'По указу его императорского величества сего мортира переливать не указал'.
Орудия, отлитые из бронзы или чугуна, заряжались с дула, так как применявшиеся ранее затворы орудий были, как уже сказано, ненадежны.

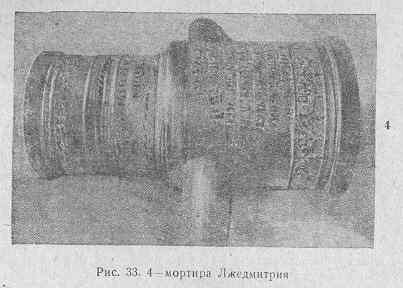

Рис. 33. 4 - мортира Лжедмитрия

click for enlarge

Орудия отливались с готовым каналом с особой каморой для заряда (зарядной) (7), с цапфами, дельфинами, винградом и богатыми украшениями: изображениями трав, цветов, зверей и т. п. Каморы делались чаще всего меньшего диаметра, чем канал ствола.
Каждое орудие носило собственное название по эмблеме, служившей обычно мушкой: 'Ящерица', 'Медведь', 'Змия летучая'.

Чугунное литье стали применять для изготовления ядер, которые вскоре, в конце XIV - начале XV вв., почти вытеснили каменные ядра, сохранившиеся для мортир и бомбард.
Так как удельный вес чугуна приблизительно в 21/2 раза больше, чем камня, то чугунные. ядра, при одинаковом весе их с каменными, получались в 1,3 меньшего диаметра. Это вызвало переворот в изготовлении орудий: калибры стали уменьшать, явилась необходимость увеличить длину как для сохранения веса стволов, так и для увеличения действительности орудий. Увеличение зарядов для повышения начальной скорости встречало затруднения в орудиях с особыми зарядными каморами малого диаметра. Пришлось от зарядных камор отказаться. Так появились новые безкаморные орудия - пушки.
Особенно длинные орудия получили названия: кулеврины, шланги, пищали, хотя следует заметить, что это деление не было строго проводимо и орудия (стволы), сходные по устройству и виду, получали различные названия. Системы все еще не было.
Облегчение орудий с уменьшением калибров увеличило их подвижность. Наличие же прочных цапф на стволах облегчило обращение с орудиями.
Все это привело к более широкому распространению артиллерийских орудий и они начинают все чаще и чаще и в большем количестве применяться в полевых боях.
Артиллерия разделилась на артиллерию главного артиллерийского парка, состоявшую из орудий более крупного калибра (16 - 64 фн) и назначавшуюся преимущественно для осад, и войсковую полевую артиллерию, назначавшуюся для действия с войсками в полевых боях.
На вооружении войсковой артиллерии назначались пушки небольших
калибров (2 - 8 фн). Эти орудия назывались: фоконо, соколы, соколики и фальконеты.
Орудия артиллерийского парка находили иногда применение и в полевых боях, В этом случае они обычно располагались на заранее выбранной позиции и их участие в бою зависело от того, войдут ли войска противника в сферы их действия.
Наконец, орудия самого малого калибра (до 2 фн) представляли собою
своеобразный вид индивидуального стрелкового оружия или полковой артиллерии. Они располагались в бою в первой линии группами или по одному. Эти орудия, вследствие их многочисленности и достаточной силы действия по рыцарским доспехам на малых расстояниях, приносили войскам, располагавшим ими, очень большую пользу.
С такой артиллерией, довольно многочисленной, совершил в 1494 г. свой знаменитый поход в Италию французский король Карл VIII. Более тяжелые орудия были отправлены в Италию морским путем, а легкие двигались вместе с войсками. В Специи войска, соединившись с артиллерией, доставленной морским путем, и в боевом порядке, с подвижной артиллерией перед фронтом, готовой к действию, направились под водительством Карла VIII в Рим.
Об этом знаменитом походе приведу выписку из 'Истории артиллерии' Нилуса (изд. 1908 г., отд. I, стр. 68 - 69).
'Появление артиллерии Карла перед замком папы заставило его сдаться. Из Рима Карл вошел на Неаполь. На пути, после четырехчасовой бомбардировки, взял крепость на горе св. Иоанна, которая раньше сопротивлялась арагонцам в течение семи лет и считалась неприступной. Одним видом своих войск и своей артиллерии обратил в бегство итальянские войска под предводительством итальянского короля и вступил в Неаполь, завоевав таким образом все неаполитанское королевство'.
Современный итальянский писатель Павел Иовий по поводу морального действия французской артиллерии писал: 'всего более возбуждали страх 36 пушек на повозках, которые с необыкновенной быстротой двигались лошадьми даже по пересеченной местности. Самые большие орудия - медные, длиною 8 фут., бросали чугунные ядра величиной с голову (попрежнему отсутствие понятия о калибре); орудия эти весили около 150 пудов, перевозились каждое 35 лошадьми и назывались пушками'.
'После пушек идут .кулеврины в полтора раза более длинные и меньшего калибра; наконец, фальконеты - маленькие орудия, стреляющие свинцовыми ядрами, величиною с апельсин; перевозились: большие на двух, малые на одной лошади. Все орудия помещались цапфами на двухстанинных лафетах для удобства изменения углов возвышения. Лафеты небольших орудий имели два колеса, у самых больших четыре. Запряженные в орудия лошади, побуждаемые криками и ударами погонщиков, двигались на ровном месте также быстро, как и кавалерия'.

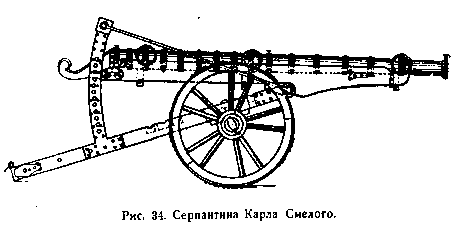

Рис. 34. Серпантина Карла Смелого.

click for enlarge


'Поход Карла VIII, блестяще начатый, кончился неудачно и ему пришлось отступать, потеряв из 30000 чел. приблизительно 21000 и увозя с собой 14 орудий большого калибра. При переходе через Апеннины было решено военным советом бросить и эти орудия, как сильно затруднявшие движение. Но Карл и швейцарцы, охранявшие артиллерию, сознавая ее цену и значение, не согласились бросить орудия, они взяли их с собой, по дороге засыпали рвы, прорывали встретившиеся на пути возвышенности, нередко сами в количестве 100 - 200 человек впрягались в орудия, переносили снаряды в руках и шлемах... Надо было придавать большое значение артиллерии, чтобы добровольно взять на себя такие заботы, зато артиллерия перешла через .Апеннины, не потеряв ни одного орудия. Венецианцы встретили войска Карла близ Форну на берегу реки Таро. Вид артиллерии, которую они считали неспособной совершить переход через Апеннины, привел их в ужас и бегство, несмотря на то, что орудия Карла VIII в этом сражении вывели из строя всего 10 человек и подбили только одно неприятельское орудие. Дорога была свободна и все француз-
ские орудия вернулись во Францию'.
Понятие об артиллерии Карла VIII можно составить по рис. 34 на
котором изображена 'серпантина' его современника - Карла Смелого. Лафет в общем его начертании сохранился до XIX в.
Поход Карла VIII в Италию позволяет сделать следующие выводы об
артиллерии:
1) артиллерия причиняет противнику еще небольшой урон;
2) моральное воздействие велико, но, правда, не вследствие ее могущества, а вследствие суеверных предрассудков;
3) подвижность артиллерии имеет огромное значение - артиллерия не
отстает от других войск, сопутствует им, прокладывает им путь и дает
возможность осуществить принцип внезапности;
4) артиллерия завоевала любовь других видов войск и стала равноправным членом военной семьи.
В отношении техники артиллерии можно отметить появление в зто время некоторых машин для облегчения обращения с тяжелыми орудиями. Появились трикебали - двухколесные повозки с механизмом для подъема и подвешивания орудийных стволов и облегчения накладывания их на лафеты. Вводятся для изготовления пороха, измельчения его составных частей специальные приборы. Орудийные стволы отливались с готовым каналом.
Позже введено рассверливание каналов до надлежащих размеров и
предусмотрено устранение пороков, которые могли получиться при отливке. Машины приводились в движение лошадьми.
Артиллерия, как видно из приведенного описания похода Карла VIII
и других боевых опытов того времени, находила широкое и, нужно сказать, успешное применение на полях сражений и, в особенности, при борьбе за города, хотя не обходилось дело без аварий.
Так, псковичи, осаждая в 1463 г. Новый Городок, 'пустиша на городок большою пушкою и колода вся изломалася, и железо около разорвавшася, а пушища вся цела'.
В 1514 г. великий князь Василий Иванович осадил в третий раз Смоленск. В войске его была многочисленная артиллерия под началом пушкаря Стефана. Помимо 'большого пламени, дыма, шума, грома, от которого земля колебалась и друг друга не видели', городу были причинены артиллерийским огнем большие повреждения, в особенности, когда великий князь повелел пушкарю Стефану бить город большими пушками.
'29 июля, в субботу в 3 часа дня из-за Днепра удари большою пушкою по их (противника, Д. K.) пушке по наряженной и их пушку разорвало и много в городе Смоленску людей погибло'. После третьего выстрела из этой большой пушки защитники Смоленска просили о пощаде.
Это свидетельство летописи весьма интересно и поучительно, так как дает указания и о правилах подчинения артиллерии и о расстоянии, с которого велся огонь, о ее могучем действии, о меткости огня, и, наконец, о решительном действии артиллерии. Точность указания времени заставляет с доверием относиться ко всему сообщению.
Осажденная в 1558 г., в царствование Ивана IV, крепость Нарва вынуждена была просить о перемирии после обстрела ее только артиллерией.
'Мы от той великия стрельбы не можем терпети' - говорили посланцы из Нарвы.

С улучшением методов чугунного литья чугун стали применять для отливки не только снарядов, но и орудийных стволов. Так как чугунные орудия, вследствие низких механических качеств чугуна, получались более тяжелыми, чем бронзовые, несмотря на более высокий удельный вес бронзы (пушечный металл), то из бронзы готовили стволы орудий для полевой и осадной артиллерии, где требовалась большая подвижность, а для крепостной - чугунные (8). Это разделение металла для изготовления орудийных стволов сохранилось до середины прошлого века, когда широко начала применяться для изготовления стволов сталь.
Как бронзовые, так и чугунные орудия, как уже замечено раньше, отливались с готовым каналом.
Для образования канала внутри формы устанавливался стержень, обвитый веревками и обмазанный сверху глиной,- сердечник. Укрепление сердечника представляло немало затруднений, почему его ось не всегда совпадала с осью формы и ствол получался разностенным или с косым каналом.
В 1739 г. женевский мастер Мориц предложил во Франции способ отливки "глухих" стволов, в которых потом высверливался канал (9).
Способ Морица (Моритца) с течением времени получил всеобщее признание и распространение, хотя было много возражений против него. Возражения эти были экономического порядка: большая потеря металла, длительность производства, требовались икусные мастера.

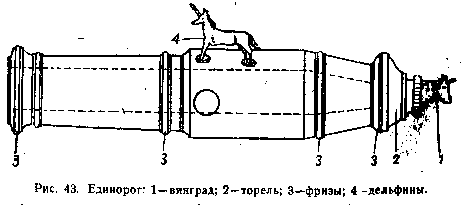

На стволе имелись следующие части (рис. 43): винград, торель, фризы, дельфины, дульное утолщение и украшения. Винград вместе с дельфинами служил для более удобного обращения со стволом, например для его подъёма при накладывании на лафет. На дульном утолщении имелась мушка, а на фризе торели или особой полке прорез для визирования на мушку. Последний прорез имелся не всегда.
В Историческом артиллерийском музее имеется немало памятников - орудийных стволов русской артиллерии, отнгосящихся ко второй половине XVII в., богато украшенных серебряной инкрустацией и золочеными изображениями, весьма тщательно отделанными (рис. 35).

click for enlarge

Стволы накладывались на коробчатые лафеты с колесами. Станины не только были укреплены оковками, но и украшены резными из железа узорами. Колоды (лафеты) окрашивались в красный цвет. Некоторые из пищалей имели клиновые затворы, а некоторые - ввинтной винград - прототип поршневого затвора. Наконец на протяжении XV - XVII вв. встречается немало так называемых "винтовальных пищалей", снабженных широкими и глубокими нарезами, идущими по винтовой линии. Число нарезов невелико - до 20.
В таком состоянии артиллерия находилась до второй половины XVII в., когда ее начинают приводить в надлежащий порядок и систему.
Примечания:
1. Беккер в своей 'Истории артиллерии' на стр. 30 приводит следую-
щую справку: 'Ботте и Риффальд говорят, что китайский император Виттей за несколько столетий до нашей эры уже употреблял порох'.
2. Это подтверждает рукопись, найденная Рейно,
3. Мейер указывает, что Соломон, венгерский король, атаковал Белград огнестрельными орудиями в 1073 г.
4. Некоторые исследователи указывают не 1389, а 1382 г.
5. На это указывают повреждения некоторых мортирок, причиненные
повидимому осколками снаряда. Бранденбург в своем каталоге ч. II ни на стр. 39, ни на стр. 95 не говорит об этом.
6. Интересна по атому вопросу статья в 'Артиллерийском журнале' ?2 за 1859 г. 'Литье медных орудий в России'.
7. Не следует смешивать с отдельными каморами заряжания.
8. В то время разделения артиллерии по видам еще не было. Оно установлено позже Петром I.
9. Так говорит Маркевич, т. I, стр. 567. Мейер же говорит, что первое "глухое' орудие было отлито и рассверлено Моритцем в Швеции в 1729 г. В 1724 г. им предложена машина для рассверливания каналов. В 1734 г. такая машина испытывалась во Франции в Лионе.




ГЛАВА IX

НАЧАЛО АРТИЛЛЕРИЙСКОЙ НАУКИ И СИСТЕМАТИЗАЦИЯ АРТИЛЛЕРИИ

17. Первые научные работы

Крупнейшим недостатком артиллерии до середины и даже точнее до конца XVII в. являлось большое, можно сказать, хаотическое разнообразие ее материальной части. Это крайне затрудняло обслуживание, снабжение и применение артиллерии в бою.
При слабом развитии наук и техники и ремесленном характере производства попытки внести систематизацию не давали должных результатов. Хотя орудия разделялись на виды: фоконо, кулеврины, серпантины, пушки,. гаубицы, мортиры и т. д., но каждый вид не имел ни определенного специального боевого назначения, ни точных размеров, ни единства в калибре, устройстве и т. п.
На Руси были пищали, мортиры (можжиры), гафуницы, дробовики, тюфяки, верховые пушки, затынные пищали, из которых стреляли из-за ограды, соколики. Кроме этих видовых названий многие орудия имели свои собственные названия, как уже указывалось раньше.
Только с установлением научных основ, с объединением артиллерии в руках правителей и развитием фабричного способа производства удается, и то далеко не сразу, установить основы систематизации артиллерии и провести ее в жизнь.
Первым научным трудом по артиллерии обычно считают работы итальянского ученого Николы Тарталья. В своих сочинениях 'О новой науке' ( Nicola Tartaglia "Della nuova scienza" 1534 г.) и 'Разные вопросы и изобретения' (Quesite elenvenzioni diversi, 1546 г.) он рассматривает вопросы полета снаряда, действия пороха и устройства орудий (стволов) (1).
Важнейшие выводы из этих книг:
а) траектория на всем протяжении - кривая линия;
б) с увеличением угла бросания дальность увеличивается и достигает наибольшей величины при угле 45?;
в) при углах, равноудаленных от 45?, дальности равны;
г) веса тел подобных форм пропорциональны кубу линейных размеров.

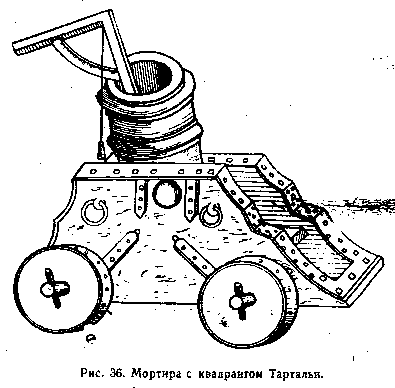

Тарталья в этих книгах дает устройство квадранта (рис. 36).
С точки зрения оснований к систематизации артиллерии особое значение имеет указание о пропорциональности весов тел кубам их линейных размеров, как устанавливающее зависимость веса от размеров и обратно.
В 1546 г. в Нюренберге некий Гартман изобретает'артиллерийскую шкалу'. Это нехитрое изобретение имело весьма важное значение для установления понятия о калибре и установления системы артиллерии.

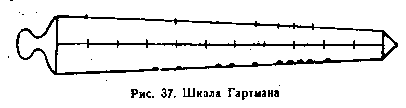

Артиллерийская шкала (рис. 37) представляет брусок пирамидальной
формы, почти призматической, квадратного сечения. На одном ребре бруска нанесены нюренбергские дюймы (2), на другом - веса в фунтах свинцовых ядер, на третьем - железных и на четвертом - каменных ядер. Веса эти нанесены в соответствии с диаметром ядер. Благодаря этому сразу по шкале можно по заданному диаметру найти веса ядер соответствующего материала или обратно: по весу ядра - его диаметр.

Рис. 36. Мортира с квадрантом Тартальи.

Устанавливаются калибры орудий по весу ядра для него из данного материала.
Появляются сочинения по артиллерии, в ряду которых отметим: сочинение испанского артиллериста Диего Уффано 'Трактат об артиллерии' Diego Uffano "Trattado della artilleria", 1613 г.), где даются весьма ценные сведения о' материальной части артиллерии конца XVI и начала XVII в. Сочинение снабжено многочисленными иллюстрациями, что еще более увеличивает его ценность.
Во второй половине ХVIII в. при переделке печей в оружейной палате
Москве найдена рукопись Онисима Михайлова 'Устав ратных, пушечных и других дел, касающихся до воинской науки'. Чертежи к этому сочинению, на которые делаются ссылки в рукописи, к сожалению, не найдены. Сочинение окончено в 1621 г. и ассесором Рубаном было издано в печатном виде в двух частях: первая в 1777 г. и вторая в 1787 г. Сочинение разделено на 663 указа (параграфа). В сочинении даются сведения

Рис. 37. Шкала Гартмана

об иностранной и русской артиллерии, приводятся статьи по различным вопросам частью заимствованные, частью представляющие собственные соображения и рассуждения автора.


18. Понятие о калибре орудий


Как уже замечено, понятие о калибре орудий устанавливается после работ Тартальи и Гартмана.
Калибр орудия определялся весом ядра, т. е. массивного, сплошного шаровой формы снаряда, которым должно стрелять данное орудие. Орудие называлось по весу ядра и его материалу: 12-фн пушка по железному весу, 24-фн гаубица по каменному весу, 1 -фн фальконет по свинцовому вecy и т.п. Но так как зазоры между снарядом и стенками канала не были строго установлены, то диаметры каналов стволов одного и того же весового калибра были весьма разнообразны.
Во всяком случае, во второй половине ХVI в. наряду со старыми орудиями (бомбардами, мортирами, гаубицами и др.) появляются уже до некоторой степени правильные, законные орудия - 'каноны' (пушки) и кулеврины, которые стали главным видом артиллерийских орудий. Следует заметить, что и эти 'каноны' не сразу получили точные размеры как по весу ядра, так, конечно, и по линейным размерам.
Пушки калибром от 40 до 48 фн (3), но точнее 48 фн, во Франции получили название курто (courtaud), у немцев картауны (cartauen). 48-фн калибр характеризовал полную, цельную пушку. Различались: двойные пушки (правда, в небольшом числе) или двойные картауны (96 фн), полупушки (24 фн), четверть пушки (1 2 фн) и 1/8 пушки (6 фн). У нас на Руси также было принято это подразделение пушек. Впоследствии единороги нередко назывались картаульные - пудовыми, полукартаульные - полупудовыми и т. п. Но это не было ни узаконено, ни строго систематизировано и было распространено название только по калибру и виду орудия.
Кроме того, каждая из пушек данного калибра могла быть нормальной, утяжеленной и облегченной и стреляли соответственно зарядом около 1/2 веса ядра, в вес ядра и 1/3 веса ядра.
В России понятие о калибре и разделение орудий на виды и типы установлено Петром I.
Ядро чугунное диаметром 2 дюйма было принято за единицу веса для всех ядер прочих калибров и его вес назвали 'артиллерийским фунтом'.
Артиллерийский фунт равен 1,2 торгового фунта. Вес разрывных снарядов измерялся в торговых фунтах.
Чтобы упростить обозначения, не говорили, например, 24-фн по артиллерийскому весу, слова 'артиллерийский вес' опускали. Для избежания путаницы в весах по артиллерийскому и торговому весам веса разрывных снарядов обозначали в пудах. Вместо 20-фн по торговому весу говорили 1/2-пд и т. п.
Петр I установил для орудий до 24-фн калибра включительно зазор между снарядом и каналом ствола в 1/29 калибра (d), иначе говоря, калибр ствола был равен 29/29=d, а диаметр снаряда - 28/29d. Для орудий же больших калибров зазор указывался для каждого калибра особо,- вообще говоря, меньше 1/29d.
Для определения же калибра в линейных мерах, кроме соотношения, установленного Тарталья, следует иметь в виду, что вес полого снаряжаемого снаряда равен 2/3 веса ядра.
Пример 1. Найти калибр в линейных мерах 24-фн пушки.

Диаметр ее ядра найдется из отношения 1/23 = 24/X3; X = 2*(24)1/3 = 2*2,88 = 5,76 дм = 28/29d и d= 29/28*5,76 ~ 6 дм.
2. Найти калибр в линейных мерах 1/2-пд единорога.

Вес снаряда (q) равен 20 торговым фунтам. q =20/1,2 арт. фунтов, qядр.= 1,5qпол. снаряд = 20*3/1,2*2 = 25 арт. фунт.
1/2-пд калибр в линейных мерах был принят равным 24 фн (6 дм).

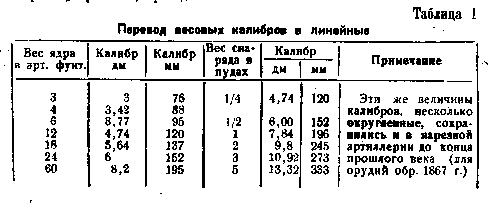

Произведя подобные подсчеты для наиболее распространенных калибров, получим результаты, приведенные в табл. 1.
Таблица 1

Laborant
posted 8-1-2004 07:00
Кратинки к главе 9, параграфы 17 и 18



Laborant
posted 13-1-2004 13:47



19. Артиллерия в Тридцатилетнюю войну

В Тридцатилетней войне (1618 - 1648 гг.) артиллерия, особенно в шведской армии, находила широкое и весьма успешное применение благодаря ее подвижности, хорошей организации и умелому боевому применению.
Во главе шведской армии стоял талантливый полководец король Густав Адольф.
Артиллерия Густава Адольфа состояла, как и у Карла VIII, из:
1) небольшого числа пушек большого калибра, назначенных для осады городов;
2) коротких, а, следовательно, легких и подвижных 12- и 6-фн пушек войсковой артиллерии и
3) легких 3- и 4-фн пушек полковой артиллерии, составлявших принадлежность пехотных полков.
Эти последние пушки, отличаясь очень высокой подвижностью, всюду следовали со своим полком. Стреляли они преимущественно картечью, которая во время этой войны очень широко применялась вообще.

В увлечении подвижностью Густав Адольф ввел так называемые 'кожаные пушки' 4-фн калибра (предложены Вурмбрантом). В этих пушках ствол был бронзовый, обмотанный просмоленными веревками и затем обшитый кожей. Между веревками и кожей располагался слой канифоли или гипса. Они были настолько легкими, что с ними могли легко обращаться два человека.
Хотя 'кожаные пушки' были очень легки и удобоподвижны, но они не оправдали себя в других отношениях.
Вследствие плохой теплопроводности веревок внутренний бронзовый слой сильно разогревался и быстро портился от выгораний, особенно выгорания олова в местах ликвации его. В получающихся углублениях в стенках трубы задерживались остатки тлеющего картуза, что служило причиной преждевременных выстрелов и несчастных случаев.
Вследствие слабости стен ствола стрельбу можно было из них производить небольшими зарядами, только картечью и на небольшие дальности.
По всем этим причинам 'кожаные пушки' были заменены 4-фн легкими чугунными пушками. Опыт применения кожанных пушек лишь подтвердил необходимость достижения большой подвижности артиллерийских орудий. На это обстоятельство, можно смело сказать, настойчиво указывают опыты всех войн и все военачальники. Но осуществление этих указаний постоянно сталкивается с требованием большого могущества орудий, что также подтверждается и опытом с 'кожаными пушками'. Противоречие этих двух важных требований к артиллерийским системам мы видим на всем протяжении истории развития артиллерии, и, надо думать, что это противоречие останется навсегда, приводя лишь к компромиссным решениям.

Из других мероприятий, проведенных при Густаве Адольфе в артиллерии, следует отметить:
1) введение винтового подъемного механизма в лафетах (напомню, что этого вида механизм уже применялся в баллистах);
2) устройство на лафете ящика для перевозки небольшого числа кар-
течей и зарядов;
3) введение картузов к зарядам; картечи связывались с зарядами, составляя в некотором роде патрон;
4) введение правил к лафетам и дышловой запряжки вместо оглобельной.
Артиллерийские орудия соединялись в группы (12-фн пушки - по 5 орудий и 6-фн - по 10) и следовали вместе с войсками. Тяжелые орудия двигались с войсками, если предвиделась в них надобность в ближайшее время, в противном случае они двигались отдельно, полковая артиллерия - в полках.
В бою артиллерия собиралась обычно в три большие батареи: центральную и две фланговые. Некоторое число орудий выделялось в 'артиллерийский резерв', назначавшийся на случай необходимости усиления артиллерии.
Как видно Густав Адольф не установил системы вооружения, но им ясно намечены пути для этого: разделение орудий по боевому назначению.
Войсками широко применялось самоокапывание, что поставило на очередь вопрос о навесном огне в полевых боях. Все эти нововведения Густава Адольфа были весьма реальными и доставили ему ряд блестящих побед. Артиллерия же еще более укрепила свое значение в ряду других видов войск. Мероприятия Густава Адольфа были приняты и другими армиями.


20. Система артиллерии Вальера

Как уже не раз указывалось, артиллерийские орудия были весьма разнообразны по их размерам и устройству. Также указывалось, что это обстоятельство очень затрудняло применение артиллерии в бою, ее организацию и снабжение. Поэтому неудивительно, что делались попытки к упорядочению систематизации артиллерии. Эти попытки иногда предпринимались на основаниях, не имеющих никакого отношения к артиллерии.
Так Людовик XI (вторая половина XV в.) приказал отлить двенадцать
орудий по числу пэров Франции, как образцы для литейщиков и тем устранить их произвол при отливке стволов.
Карл V в Германии (1-я половина XVI в.) приказал в тех же видах отлить также двенадцать типовых орудий по числу апостолов. Интересно отметить, что для этих образцов стволов калибр был назначен несколько больше, чем в других странах с тем, чтобы из них можно было бы стрелять захваченными неприятельскими снарядами, а противник не мог бы воспользоваться германскими. Эта мера применяется иногда и в настоящее время. Так в немецкой артиллерии ко времени первой империалистической войны в полевой артиллерии 77-мм калибр был больше, чем в соседних странах. Установление понятия о калибре дало некоторое основание к систематизации орудий.
Карл IX эдиктом в Блуа в 1572 г. узаконил 'шесть калибров Франции'. В эдикте были указаны калибры, веса снарядов и вес и длина стволов. Так что была установлена действительно система орудий. Однако при этом мало уделено было внимания боевому опыту.
В дальнейшем на основании опытов Тридцатилетней войны разрабатываются системы артиллерии, включая в них калибры, наиболее соответствующие боевым задачам, причем окончательно принималось лишь небольшое число калибров (4).

Первая наиболее стройная система артиллерии была разработана во Франции в конце XVII в. и в начале XVIII в. и введена в 1732 г. Ее основателем, творцом был маршал Вальер, но немало содействовал этому и военный инженер маршал Вобан, обладавший огромным боевым опытом.
Вобан руководил осадой более 50 крепостей и обороной нескольких крепостей и, конечно, поэтому узнал, что нужно требовать от артиллерии, действующей под крепостями.
Вобан ввел в артиллерию:
а) рикошетный выстрел, анфиладное рикошетирование;
б) надевание штыка трубкой на дульную часть ствола (благодаря этому ружье стало и рукопашным и огнестрельным оружием, вошло на вооружение всех бойцов, а пикинеры были упразднены).
Исходя из того, что рикошетный анфиладный огонь был действителен даже при небольшом калибре орудия и что при близком расположении батареи от крепостных укреплений (верков) демонтирные и брешь-батареи также не нуждались в орудиях крупного калибра (5), он установил, как наиболее полно отвечающий всем этим задачам, 24-фн калибр. Этот 24-фн (152-мм) калибр и до настоящего времени является наиболее широко распространенным. Вобан много помогал своими советами Вальеру.

Вальер в основу построения своей системы артиллерии положил: порядок, однообразие, прочность, простоту. Выработанная на этих основаниях система орудий просуществовала в полевой артиллерии во Франции до конца XVIII в., а в крепостной и осадной до начала XIX в.
Вальер ввел ограниченное число калибров для каждого типа орудий и
указал их конструктивные данные (табл. 2).
Каждое орудие имело только одни средние размеры, выраженные в калибрах. Двойные, средние, малые, законные и незаконные пушки были исключены. Установлено наблюдение за точностью и доброкачественностью изготовления, т. е. введена приемка орудий.

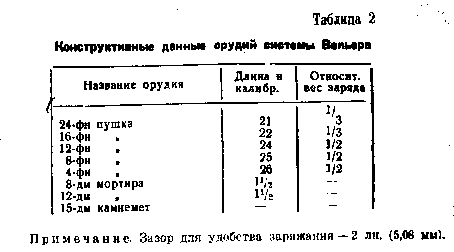

Таблица 2
Конструктивные данные орудий системы Вольера

Примечание. Зазор для удобства заряжания - 2 лн. (5,08 мм).
Для уменьшения вредного влияния разгара запальных каналов каналы эти делались во вкладных конических стержнях из красной меди (не столь подверженной разгару), сменяемых по мере надобности.

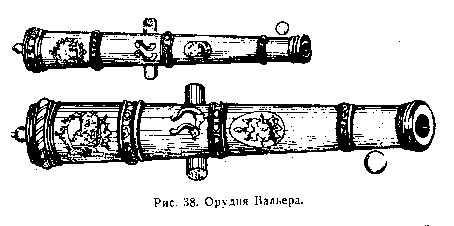

Рис. 88. Орудия Вальера.

Стволы отливались из бронзы, отличались изяществом наружной отделки и точностью изготовления каналов.(рис. 38). Пушки не имели особых зарядных камор. Мортиры изготовлялись с зарядными каморами цилиндрическими и грушевидными.
Последнего вида каморы появились ранее введения системы Вальера. Какое значение придавалось таким каморам неизвестно, но они могли усиливать действие пороха на снаряд вследствие динамического характера этого действия.
Преобразования Вальера в области материальной части артиллерии не коснулись требований подвижности, почему стволы орудий его системы отличались большим весом (до 250 весов снарядов). Благодаря этому получалось однако меньшее разрушительное действие выстрела на лафет.
Уделяя большое внимание осадной и крепостной артиллерии, Вальер не включил однако на их вооружение ни гаубиц, ни легких полевых орудий. Полковые орудия Вальер считал даже вредными, так как их применение приводит к раздроблению артиллерии по боевым порядкам. Также не выделил он полевой артиллерии. Лафеты остались без изменения. В видах упрощения приемов заряжания он отменил картузы для зарядов, что, наоборот, привело к усложнению этих приемов и имело еще последствием уменьшение скорострельности, хотя приводило к меньшей 'растрате боевых припасов'. Артиллерия системы Вальера благодаря большим относительным зарядам отличалась большим могуществом, но это покупалось слишком дорогой ценой понижения подвижности до такой степени, что артиллерия часто не успевала своевременно на поле сражения.
В других отношениях деятельность Вальера ознаменована учреждением полигона для опытных стрельб, введением артиллерийских приемщиков и развитием полковых школ (он был их главным инспектором).


21. Система Петра I


Петр I, вникая во все стороны государственного строительства, не мог не оценить роли артиллерии в, ряду других видов вооруженных сил и уделил ей немало внимания и энергии. Еще производя свои потешные походы и осады и обороны крепостей, он уже тогда применял фейерверки и стрельбу, почему в числе потешных были и бомбардиры, составившие впоследствии (в 1691 г.) ядро первой регулярной артиллерийской части - бомбардирской роты. Сам царь Петр был капитаном этой роты.
Бомбардиры зарекомендовали себя с самой лучшей стороны во время осады Азова, как весьма искусные при прицельной стрельбе. При навесной стрельбе из мортир они действовали менее удачно.
Так из потешных выковались кадры артиллеристов.

В 1700 г. была произведена во время войны со шведами осада Нарвы, имевшая плачевные результаты,- русские потеряли почти все имевшиеся при армии орудия, собранные из Новгорода, Пскова и других городов. Помимо других причин, вызвавших эту неудачу русской армии, немаловажное значение имело и крайне хаотическое состояние артиллерии. Орудия были разных видов и калибров, станки были неисправны и скоро приходили в негодность, разрушаясь от стрельбы. Ядер и пороха было крайне недостаточно, и притом приходилось подбирать снаряды по калибру орудий; к мортирам имелись только камни. Из бывших под Нарвою 145 орудий уцелели и отступили с войсками 12 орудий.
Петр охарактеризовал артиллерию, собранную под Нарвою, так: 'того ради (вследствие ее хаотичности и недостатков, Д. Е.) никакого доброго чаяния о будущем действии представить было не можно'. В другой раз он характеризовал старую артиллерию словами 'была никуда негодною'.
Эта неудача под Нарвою не остановила, конечно, Петра в его стремлении прорубить 'окно в Европу' и он энергично занялся созданием артиллерии новой, сильной, совершенной.
Прежде всего он разделил артиллерию по боевому ее применению на полковую, полевую, крепостную ('гварнизонную'), осадную ('брештовую').

Рис. 39. Артиллерия Петра I: полевая пушка; ручная бомбарда (в руках бомбардира).

Петру же приписывают организацию особой конной артиллерии, на что указывают следующие факты: а) в сражениях при Гуммельсгофе
(1702 г.) и под Лесной (1708 г.) прислуга длинных гаубиц была посажена на лошадей, б) при драгунских полках была своя артиллерия и в) имеется указ Петра 'об уборе артиллеристов конными', о снабжении верховыми лошадьми, седлами и т. п.
Однако конной артиллерии не было придано постоянной организации и по миновании надобности она фактически расформировывалась, так как лошади отбирались.
Для каждого вида артиллерии установлены были калибры орудий и их
конструкция: указаны размеры в калибрах и от этих указаний запрещалось делать отступления.

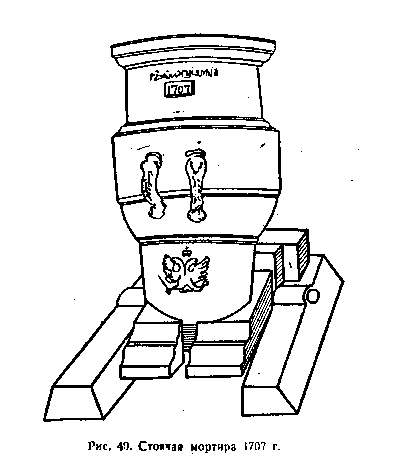

Рис. 40. Стоячая мортира 1707 г.


В полковой артиллерии были 3-фн пушки и на одном с ними лафете
еще по две 6-фн мортиры. Эти орудия придавались по 2 на полк. Орудие накладывалось на двухстанинный лафет, на оси которого и укреплялись упомянутые мортиры. Для перевозки к лафету прикреплялись оглобли. Перевозка производилась одной лошадью или людьми. В некоторых полках были также 1/2-пд длинные гаубицы с конической каморой. Они назначались для стрельбы разрывными снарядами.
В полевую артиллерию были назначены 12-фн, 8-фн и 6-фн пушки

1-пд и 2-пд мортиры. Орудия были значительно облегчены по сравнению с ранее бывшими; из этого видно, что Петр придавал большое значение подвижности артиллерии. Всего на полевую артиллерию было назначено 24 орудия указанных калибров. При войсках вместе с полковой артиллерией было 134 орудия. Для обслуживания полковых орудий назначалось 5 человек, а полевых - 7 человек на орудие.

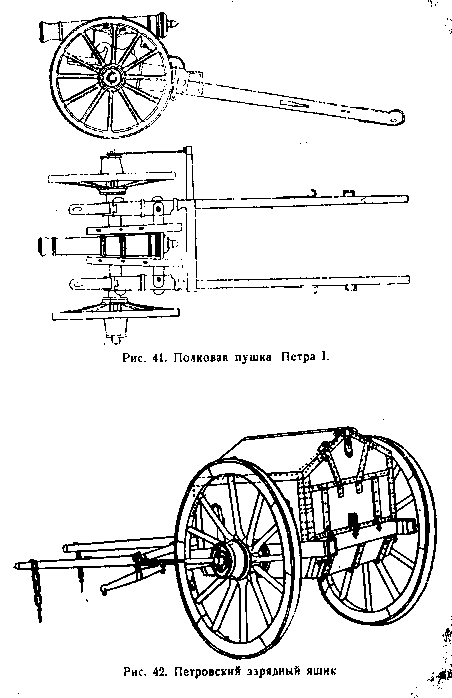

На рис. 39, 40 и 41 показаны некоторые виды петровских орудий.


В осадной и крепостной артиллерии, кроме орудий калибров полевой артиллерии, состояли 24-фн пушки и 5-пд мортиры. Осадная артиллерия состояла из 462 орудий разных калибров и была разделена на три отдела: Петербургский - против Швеции, Брянский для маневрирования им по рекам Десне и Днепру и Павловский близ Воронежа - против турок.
Крепостная артиллерия располагалась по городам (крепостям) в числе необходимом для их обороны. В ее состав входили орудия тех же калибров, что и в осадную, но преимущественно устаревшие.
Новая артиллерия не замедлила зарекомендовать себя в боях с самой лучшей стороны. Она обладала большою подвижностью, маневрировала на полях сражений и причиняла сильное поражение противнику. Петр после Полтавской баталии, в которой артиллерия принимала деятельное участие, выразился так: 'непобедимые господа шведы хребет свой показали'.
Из других важных нововведений Петра в области материальной части
артиллерии следует указать на принятие в полевой артиллерии зарядных ящиков, в которых возились и снаряды и заряды (рис. 42).

Короб ящика был разделен на вертикально расположенные ячейки, в которые вкладывался снаряд, затем заряд в картузе. Для предохранения пороха заряда от перетирания поверх картуза надевался чехол - 'шуба' из овчины шерстью наружу. В ящик запрягали тройку лошадей. Короб был снабжен двухскатной крышей, почему на него нельзя было сажать людей для перевозки. Эти ящики назывались 'скорострельными', что представляется несколько странным.

 22. Развитие артиллерийского образования при Петре I

Вникая во все, что могло служить поднятию артиллерий на должную высоту, Петр I не мог не обратить особого внимания на подготовку личного состава. Уже создание бомбардирской роты являлось как бы созданием школы артиллеристов. Вскоре при ней была учреждена школа, в которой преподавали бомбардиры, офицеры и сержанты, прошедшие артиллерийскую науку за границей. На экзаменах в школе неизменно присутствовал сам царь - капитан бомбардирской роты. Только успешно усвоившие курс школы получали почетное звание 'бомбардира'.
В 1700 г. учреждается школа при вновь организованном первом полку.
Затем подобная же школа была учреждена при военной лаборатории в
С.-Петербурге. В 1701 г. основана 'Школа математических и навигацких наук', в которой также изучали и артиллерию.
Из своего путешествия за границей Петр I вывез имевшиеся там книги, которые были переведены на русский язык. Эти книги содействовали повышению уровня артиллерийских знаний. Заглавия этих книг следующие:
1. 'Учение и практика артиллерии или внятное описание в настоящем времени, употребляющиеся артиллерии, купно с иными новыми и во
практике основанным манеры ко вящему научению все предложено надобнейших чертежей'. Изъяснено Курфюрста Саксонского Артиллерии Порутчиком Иоганом Зигмунтом Бухнером.
2. 'Новейшие основания и практика артиллерии' Эрнеста Брауна капитана артиллерии в Гданске 1682 г.
3. 'Описание артиллерии в ней же сокращенно написания все, еже к начинанию артиллерийского ведомства, и основания ее, хотящему у сего дела быти, ведати подобает'. 'Зело прилично всем хотящим от молодых лет потщатися в сей науке своего искать счастия и как пушкарям, бомбардирам и над теми людьми начальником искусным быть'. Через Тимофея Бринка артиллерийского капитана. Издано на русском языке в 1710 г.
4. Сочинение Сюрирей Де сен-Реми. 'Записки или мемории артиллерийские...' так же с очень пространным заголовком, в котором кратко перечисляются все предметы, касающиеся артиллерийской, инженерной и понтонной науки, о которых говорится в книге; первое издание 1697 г. на русском языке в 1732 г.
Первые три книги одинаковы и по объему (около 400 стр.), и по фор-
мату и, пожалуй, по содержанию. Последняя же представляет два обширных тома, содержащих обстоятельное описание материальной части, опытов и т. п. Эти книги до начала и в начале XIX в. являлись, можно сказать, единственными пособиями по артиллерии.

23. Примеры действий артиллерии в войнах Петра I

Благодаря плодотворной деятельности Петра 1 артиллерия в русской армии достигла высокой степени совершенства, что отразилось весьма благоприятно на ее действиях в бою. Приведем несколько эпизодов из боевых действий артиллерии в войнах Петра 1.
В сражении под Эрестферном (30.12.1701 г.) наши войска, руководимые Шереметевым, пришли в расстройство. В это время подоспела артиллерия под командою 'птенца петрова' Корчмина и открыла по неприятелю скорый огонь картечью. По выражению Петра 1 она 'привела неприятеля в конфузию'. Полки Шереметева устроились и, двинувшись на шведов, одержали над ними полную победу.
28 декабря 1708 г. произошло сражение русских со шведами близ д. Лесной. Шведы под начальством Левенгаупта с большими обозами спешили на соединение с войсками Карла XII, двигавшимися на Украину. У д. Лесной шведы расположились за речкой, уничтожив на ней переправы и своим ружейным и артиллерийским огнем сдерживали наступление русских войск. Пять орудий русской артиллерии, быстро занявшие позицию, открыли меткий огонь по шведской артиллерии. Последняя вскоре принуждена была прекратить огонь и уйти с поля сражении. Шведская же пехота, на которую был теперь направлен огонь русской артиллерии, укрываясь от огня, залегла, и, следовательно, тем самым вынуждена была прекратить свой огонь, так как заряжание ружей с дула в лежачем положении невозможно. Для стрельбы лежа необходимо было иметь ружья заряженные предварительно. 'Но - пишет Петр I: - наши пушки стали оных подымать, того ради сим манером не возмогли избавиться и оная пехота ушла в лес'. Вследствие этого наши войска беспрепятственно переправились через реку и нанесли противнику, расстроенному огнем нашей артиллерии, решительное поражение. Весь обоз противника в 7000 повозок достался победителям.
Действие артиллерии по крепостным сооружениям также было весьма решительным. При осаде (6.8.1704 г.) русскими войсками крепости Нарва осел Нарвский бастион, каменный эскарп и земляной бруствер сползли в ров. При осаде крепости Выборг наша артиллерия проделала брешь, в которую могли войти в строю два батальона. 'Когда по сдаче города наши солдаты для караулов пришли, то на том брешу два батальона строем стали' (6).
Весьма успешно действовала артиллерия в Полтавском бою 27.6 1709 г. В начале боя шведы понесли большие потери от орудий, установленных в редутах, обстреливавших противника перекрестным огнем, причем часть шведских сил бросилась искать спасения в лесу. Атака, направленная Левенгауптом на наш левый фланг, была отбита артиллерийским огнем. Наконец заключительная последняя атака шведов была отбита при сильном содействии артиллерии, наносившей опустошения в рядах атакующих.
Артиллерия принимала самое живейшее участие во все периоды боя и тем содействовала успеху общего дела. Петр 1 свидетельствует: 'артиллерия явилась решительницей победы' (7).
Из этих немногих примеров боевых действий артиллерии Петра I видно, что артиллерия маневрировала на полях сражений, искусными действиями и огнем своих орудий наносила врагу большой материальный урон и производила сильное моральное впечатление на врага.
В дополнение к сказанному не могу не привести интересный пример находчивости русских артиллеристов. В бою на Пруте в 1711 г. для отражения атак, турок на дивизию Азарта наши артиллеристы заряжали орудия и картечью и ядром одновременно. Такой 'комбинированный огонь' оказался весьма действительным, и атаки врага успешно отбивались.
Итак, труды Петра I по всесторонней подготовке артиллерии увенчались блестящими успехами. Артиллерия быстро маневрировала на полях сражений, искусно и метко стреляла и быстро приводила врага в расстройство, содействуя тем успеху боя.
.
Примечания:
1. Еще не так давно под словом 'орудие' понимали только ствол. Собственно, с точки зрения, что орудие есть машина - это конечно было верно.
2. Дюймы не только в разных странах, но и в разных городах, имели разную величину.
3. Если после указания веса ядра не указывался материал ядра, то это обозначало что он железное или чугунное
4. Понятию 'калибр" иногда придавали распространительное значение, а именно, под калибром понимали не только поперечник, диаметр канала, выраженный в общепринятых единицах длины, но и некоторые особенности орудия, его характеристики и его специальное боевое применение. Такое широкое понимание "калибра" утрачивается в конце XIX в.
5. О стрельбе гладкостенной артиллерии будет сказано далее в особой главе.
6. Бранденбург, 500-летие русской артиллерии, стр. 38.
7. Taм жe



ГЛАВА Х


ПРЕОБРАЗОВАНИЯ В АРТИЛЛЕРИИ ВО ВТОРОЙ ПОЛОВИНЕ ХVIII в.

24. Преобразования Шувалова

После Петра 1 артиллерия в техническом отношении не двигалась вперед и все оставалось почти без изменения, а если и изменялось, то в худшую сторону.
Крупные изменения произошли лишь со вступлением в должность генерал-фельдцейхмейстера Шувалова. Не будучи артиллеристом, Шувалов, тем не менее, ввел много нового и полезного как благодаря своей инициативе и изобретательности, так и благодаря инвенторам, как тогда называли изобретателей.
Наиболее крупным и интересным нововведением является разработка единого типа орудия вместо пушек и гаубиц.
Как известно, пушки, в соответствии с их назначением, стреляли большими зарядами (до 1/2 - 1/3 q) только ядрами и картечью. Гаубицы стреляли очень малыми зарядами, разрывными снарядами, картечью, светящими, зажигательными и прочими видами снарядов.
Ствол гаубиц Шуваловым был удлинен до 10 - 12 калибров, вместо 6 - 8, и в них была принята коническая камора (рис. 43). Такие орудия были названы 'единорогами'. Они могли успешно стрелять ядрами, почему могли служить также как пушки, но были значительно легче их. Собственно, единороги представляли не что иное, как возобновление идеи длинных гаубиц Петра I, служивших в нашей артиллерии.

Рис. 43. Единорог: 1 - винград; 2 - форель; 3-фризы; 4 -дельфины.

Благодаря принятию конической формы зарядной каморы снаряд при заряжании плотно прилегал к стенкам канала и центровался в нем, и фактически снаряд выстреливался как бы из каморы. При благоприятных условиях он мог пролетать сравнительно короткий канал, не ударяясь об его стенки. Во всяком случае вероятность таких ударов была гораздо меньше, чем при стрельбе из пушек, у которых специальной зарядной каморы не было; снаряд всегда лежал в канале эксцентрично и при большой длине канала ударялся о разные точки поверхности канала ствола, получая окончательно при каждом выстреле отклонение в направлении движения и разнообразное вращение вокруг оси, направление которой, а также направление вращения были неизвестны. Таким образом важнейшими преимуществами единорогов Шувалова были:
1) кучность боя,
2) меньший вес, а, следовательно, большая маневренная подвижность системы,

Рис. 44. Секретная гаубица Шувалова.

3) возможность стрелять разнообразными .снарядами, в том числе и ядрами и
4) большое однообразие орудий: вместо двух типов пушек и гаубиц один - единорог.
В стремлении сделать орудия более подвижными для стволов был принят слишком малый вес - 40 снарядов, а для зарядов, напротив, большой (1/5 снаряда). Вследствие этого, хотя и была достигнута большая подвижность системы, но орудия вели себя при стрельбе беспокойно: прыгали, далеко откатывались и портили лафеты. Впоследствии стволы утяжелили почти вдвое и одновременно заряды уменьшили до 1/7.
Единороги принимали большое участие в Семилетней войне.
Единороги были приняты 1-пд взамен 24-фн пушек, 1/2-пд - 12-фн и ? -пд - 6-фн пушек. Для сообщения огня зарядам были введены 'скорострельные' тростниковые трубки.
Картечь снаряжали чугунными пулями, хорошо рикошетирующими. В брандкугелях были приняты корпуса с большим числом отверстий и, наконец, светящие ядра снабжались железными чашками, стянутыми друг с другом проволокой.
Другим, хотя тоже не новым по идее, мероприятием Шувалова, разработанным им, было введение 'секретных, вновь инвентованных гаубиц'. Их канал в казенной части имел круглое сечение; по мере приближения к дулу вертикальный размер сечения канала сохранялся, а горизонтальный увеличивался, достигая у дула трех калибров (рис. 44), Таким устройством канала ожидали получить рассеивание картечных пуль на более широком участке фронта противника, что и оправдалось. К сожалению, установить достаточно точно выгоду 'секретных' гаубиц трудно, так как мнения современников по этому вопросу противоречивы. Можно лишь заметить, что если стрельба из них картечью могла стать более успешной, то стрельба другими видами снарядов, весьма вероятно, была менее успешной.
Единороги во время Семилетней войны зарекомендовалп себя превосходно и были введены в Австрии и Италии, 'секретные' же гаубицы не нашли подражания, да и у нас они вскоре были выведены из употребления. При Шувалове увеличено количество артиллерии. Организовано 2 полка по 10 рот в каждом.
Заведены казенные лошади, которые содержались в виде особого фурштата и поступали в артиллерию на время походов. Заведением фурштата русская артиллерия опередила иностранные.
Шувалов реорганизовал артиллерийскую школу, введя общеобразовательные предметы и увеличив число учителей.
Семилетняя война, богатая большим числом боев с широким применением артиллерии, обнаружила в ней некоторые недостатки. Поэтому в разных государствах, частично во время самой войны, а главным образом после нее, вводятся значительные дальнейшие усовершенствования как в материальной, так и в других частях артиллерии, а также в деле opгaнизации ее. В первом отношении особо замечательны работы Грибоваля - генерала французской артиллерии.

25. Преобразования Грибоваля

Грибоваль участвовал в Семилетней войне, возглавляя австрийскую артиллерию. Это участие в войне дало ему возможность на деле изучить артиллерию различных армий, проверить ее качества на боевом опыте и проследить полезность и рациональность различных нововведений, проводившихся во время войны.
Важнейшим недостатком французской артиллерии системы Вальера, участвовавшей также в Семилетней войне, признавалась малая ее подвижность, что особенно резко чувствовалось по сравнению с легкой прусской артиллерией.
Правительство поручило Грибовалю разработать проект новой артиллерии. Грибоваль предложил иметь в полевой артиллерии 12-, 8- и 4-фн пушки и 6-дм гаубицу (рис. 45) (1), в полковой - 4-фн пушки. Заряды да
ушек, на основании опытов Белидора, 1/3 веса ядра. Зазоры уменьшены вдвое, длина пушек 18 калибров, относительный вес 150 q.
Эти предложения встретили большое возражение со стороны приверженцев системы Вальера, тем более, что во главе французской артиллерии стоял Вальер-отец и видное положение занимал Вальер-сын.
Возникшие по этому поводу споры привели к широкому и всестороннему обсуждению различных вопросов, к установлению правильных взглядов на основание устройства материальной части артиллерии и послужили на пользу развития артиллерийской науки.
На основании боевых опытов было признано, что дистанцией решительного огня артиллерии может быть принята дистанция в 500 саж. (около 1 000 м), так как на больших расстояниях наблюдение за падением и действием снарядов затруднительно и стрельба на большие расстояния привела бы лишь к малопроизводительной трате снарядов. Эти основания выдвигались всегда при перевооружении артиллерии и выдвигаются часто и в настоящее время. Произведенные сравнительные опыты стрельбы на 500 саж. из орудий Вальера и Грибоваля показали, что вторые не уступали первым ни в каком отношении, но превосходили их в легкости обслуживания и маневрирования.

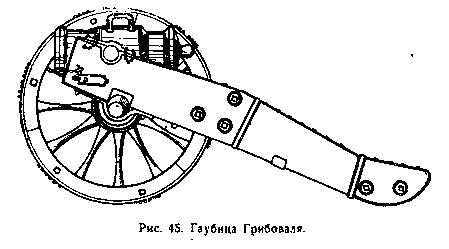

Рис. 45. Гаубица Грибоваля.

К полевым орудиям Грибоваля были приняты мушки и прицелы (рис. 46), привинчиваемые к стволу. Ось цапф поднята ближе к оси канала, но не пересекает ее. Вообще, ось цапф располагалась значительно ниже оси канала для предупреждения ошибочного ее расположения выше оси канала и получения при выстреле момента равнодействующей давления пороховых газов на дно канала, поднимающего казенную часть ствола кверху. Последующее падение казенной части производило сильный удар на подъёмный механизм и на лафет. При расположении оси цапф ниже оси канала сказанный момент, напротив, во время выстрела нажимал казенную часть на подъемный механизм и удара не получалось.
Уменьшен перевес казенной части, необходимый для того, чтобы ствол следил за подъемным механизмом при увеличении углов возвышения.
В лафетах введены железные оси, чугунные втулки в колесных ступицах, станины с меньшим углом излома и более рационально окованные по сравнению с оковками у лафетов системы Вальера. Уменьшение веса лафетов достигнуто, однако, небольшое, Подъемный механизм - винтовой, подпиравший доску, на которой лежала казенная часть ствола. Между станинами лафета помещался ящик для боеприпасов (как у системы Густава Адольфа).
Передок принят без короба, с дышлом вместо оглобель. Колеса передков одинаковые с лафетными.
Для перевозки 12-фн пушки назначалось шесть лошадей, 8-фн - четыре и 4-фн - две лошади. Лошади применялись лишь для походных движений, на поле боя орудия передвигались людьми при помощи лямок (рис. 47), зацепляемых за крючки на выходных кругах у колес и в лобовой части лафета. Хоботовая часть поддерживалась.за правила и особые рычаги, вкладываемые в скобы на лафете. Для каждого вида орудия были указаны места людей для движения орудий. 12-фн пушка с помощью 15 человек передвигалась по самой неудобной местности.

Рис. 46. Прицел к орудиям системы Грибоваля.

Далее, Грибоваль ввел длинный канат для соединения орудия с передком, что позволяло вести огонь при отступлении. Этот канат назывался отвозом. Орудие соединялось с передком отвозом и при выстреле откатывалось, а затем отвоз вытягивался и орудие снова двигалось.
Для перевозки боеприпасов введен четырехколесный зарядный ящик.
В боеприпасах были сделаны следующие нововведения. В картечи
свинцовые пули заменены коваными железными, лучше рикошетирующими. Заряды вновь помещали в картузы, к снаряду применялись шпигли, благодаря чему снаряды при заряжании всегда были обращены трубкой вперед. Для сообщения огня зарядам приняты скорострельные; тростниковые трубки.
Были даны указания при изготовлении материальной части руководствоваться таблицами, чертежами, поверочным инструментом. Между прочим, Грибовалем была предложена для обмера каналов стволов звездка.


В других видах артиллерии Грибовалем также произведены некоторые
изменения, но не столь крупные, как в полевой: 12-дм мортиры заменены 10-дм, а также введены Гомеровы мортиры, предложенные генералом Гомером в 1785 г. Мортиры эти имели конические каморы большего объема, вследствие чего из мортир можно было стрелять большими зарядами и получать поэтому большую дальность полета (рис. 48).

Повышена высота линии огня осадных орудий до 5 фт вместо 31/2 фт, чем достигалось лучшее укрытие орудийного расчета и материальной части от огня противника, но, конечно, затруднялось обслуживание орудия при стрельбе: нужно было более высоко поднимать снаряды при заряжании и лафеты сильнее прыгали. Поэтому это нововведение едва ли можно признать удачным.
В установках береговых и крепостных орудий введены поворотные рамы, что упростило производство боковой наводки и представило возможность более удобного наблюдения за подвижными целями. Была также улучшена конструкция подъемных механизмов.
Нововведения Грибоваля являлись столь крупными, что Наполеон I назвал его 'отцом французской артиллерии'. С этой артиллерией были проведены не только все войны Наполеона, но и позднейшие, - вплоть до введения нарезной артиллерии.
Система артиллерии Грибоваля была хорошо продумана, ее достоинства были подтверждены боевыми опытами, почему она и, послужила образцом для преобразования в артиллерии других стран.

26. Артиллерия в Семилетнюю войну

В Семилетнюю войну (1756 - 1763 гг.) Фридрих, стоявший во главе прусских войск, вел борьбу против России, Австрии и Франции. Таким образом, на полях сражений принимала участие артиллерия четырех наиболее крупных государств и бои дали богатый опыт как в применении артиллерии, так и в службе ее материальной части.
Россия, как уже сказано, вышла на войну с орудиями прежних образцов и новыми орудиями Шувалова: единорогами и секретными гаубицами.
В Пруссии на вооружении полевой артиллерии были: 12-фн пушка весом 100 снарядов, небольшое число 24-фн пушек весом около 75 снарядов, гаубицы 7- и 10-фн по каменному весу. Гаубицы употреблялись группами по 30 - 40 штук и применялись .для прицельной стрельбы гранатами по войскам, производя в рядах противника большое поражение. Мортиры 10-, 25- и 50-фн по каменному весу, хотя и были в полевой артиллерии, но применялись крайне редко. Полковая артиллерия была вооружена 3- и 4-фн пушками.
Важным усовершенствованием в прусской артиллерии являлась установка на передках коробов для укладки в них боеприпасов, благодаря этому при орудиях постоянно имелся некоторый запас их для немедленного открытия огня. Зарядные ящики могли несколько запаздывать.
Как видно, реформы Фридриха в прусской артиллерии были направлены на увеличение ее подвижности. Он требовал, чтобы артиллерия отнюдь не задерживала и не стесняла походных движений войск, движения же последних должны были быть быстрыми. Артиллерия часто не удовлетворяла этим требованиям, и Фридрих недолюбливал ее, тем более, что она не могла иметь той красоты и стройности, как пехота и кавалерия, поэтому он называл ее презрительно 'обозом'.
Потеряв в сражениях под Бреславлем (22 11.1742 г.) и под Коллином
(18.6.1757 г.) большую часть своей артиллерии, Фридрих в бою под Лейтеном пополнил недостаток её, взяв из крепости Глогау 12-фн тяжелые пушки, успешное действие которых против наступавших на левом фланге австрийских войск много содействовало успеху боя. Вследствие этого 12-фн тяжелые пушки были введены им в полевую артиллерию, чем были удовлетворены старые артиллеристы. Но, однако, после войны в Пруссии были введены новые 12-фн пушки среднего размера между тяжелыми (крепостными) и легкими (полевыми) и на вооружении прусской артиллерии появились три вида (калибра, образца) 12-фн пушек: большой (вес ствола 80 пд), средней (50 пд) и малой (30 пд) (2) пропорции, что увеличило разнообразие орудий и повлекло за собой все связанные с этим последствия: трудность обучения, усложнение организации, снабжения и т.д.

Австрийцы, потерпев поражения от прусской армии, приписали их превосходству прусской артиллерии. Поэтому они у себя ввели все ее усовершенствования. Кроме того, в австрийской полевой артиллерии введена Лихтенштейном кожаная подушка - вурст, укреплявшаяся на хоботовой части станин. При движении на нее могли сесть пять человек орудийного расчета. Благодаря этому не только сберегались силы людей, но, главным образом, можно было увеличить скорость движения. Это нововведение привело к введению 'ездящей артиллерии'. Впрочем, это название не укрепилось и ездящую артиллерию обычно называли пешей в отличие от конной, где вся прислуга была посажена на коней. В вурсте помещалось небольшое количество боеприпасов.

На вооружении полевой артиллерии воевавших во время Семилетней войны стран состояли:
в России: 1/2 и ?-пд единороги, секретные гаубицы и старые пушки;
в Пруссии: пушки 12- и 6-фн, длиною 16d, весом 100q и зарядом ?=1/4q, гаубицы 10- и 7-фн по каменному весу;
в Австрии: пушки 12-, 6- и З-фн, длиною 16d, весом 130q и 160 q и ?= 1/4q; 10- и 7-фн по каменному весу гаубицы.
Таким образом в Семилетней войне участвовала русская артиллерия, преобразованная Шуваловым. Труды Шувалова по преобразованию артиллерии во время войны дали должные результаты: наша артиллерия во время многочисленных сражений этой войны действовала весьма успешно.
Особой доблестью и лихостью русская артиллерия отличилась в сражении при Кунерсдорфе. Вошло даже в обычай, когда хотели подчеркнуть высокие требования к артиллерии или охарактеризовать высокую доблесть действий ее в бою говорить: 'действовать (действовала) по-кунерсдорфски'.
Сражение при Кунерсдорфе (12.8 1759 г.) произошло вскоре после сражения под Пальцигом, в котором пруссаки были разбиты нашими войсками. Фридрих II, прусский король, хотел в сражении под Кунерсдорфом 'наказать русских за это поражение'.
В сражении под Кунерсдорфом русская армия занимала узкую гряду холмов. В тылу у них были болота и р. Одер; Эта позиция легко могла быть обстреляна фланговым, особенно губительным, огнем. Артиллерия была расположена на холмах группами и отдельными батареями.
Фридрих атаковал наиболее уязвимый левый фланг нашего расположения. Во время подготовки атаки, продолжавшейся 2 часа, у нас были взорваны 23 зарядных ящика, разбиты 3 передка и 3 лафета, что составило большую потерю, так как на левом фланге у нас было всего лишь 69 орудий. Произведенная вслед за подготовкой атака пруссаков увенчалась успехом. Создалось очень тяжелое положение для всей русской армии. Но наши батареи центра и правого фланга развили сильный огонь по наступающему противнику и тем сдерживали продвижение превосходящих сил противника. Задержка наступления неприятеля дала возможность выдвинуть из резерва войска на поддержку левого фланга. Одновременно с правого фланга и центра были переброшены туда же более легкие батареи, которые, быстро переменив позиции, открыли по противнику сильный огонь. Пруссаки были приведены в смятение, а последовавшая могучая атака русских войск опрокинула противника и обратила его в беспорядочное бегство. Сам 'великий' Фридрих трусливо бежал с поля боя.

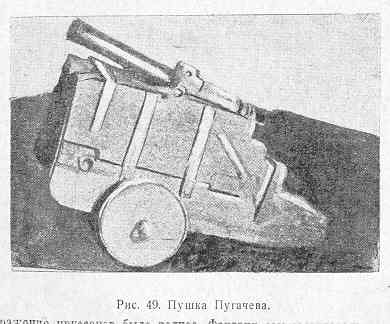

Рис. 49. Пушка Пугачева.

Поражение пруссаков было полное. Фридрих сам засвидетельствовал - 'все потеряно'.
После реформ Шувалова в развитии материальной части артиллерии наблюдается некоторый застой. В восьмидесятых годах XVIII ст. произошло восстание Пугачева, в войсках которого была собственная артиллерия. На рис. 49 представлена пушка Пугачева.

27. Артиллерия гатчинских войск

Наследник Екатерины II - Павел, будучи отстранен матерью от всяких дел, поселился в Гатчине и здесь отдался своему любимому военному делу, для чего были сформированы им особые 'гатчинские' войска. В составе этих войск была и артиллерия. Наряду с муштрой по прусскому образцу в этих войсках было немало и полезных учений по тактике, стрельбе много внимания уделялось поднятую образования. В частности, с последней целью были учреждены школы для унтер-офицеров и офицеров. Эти школы имели такое же значение для повышения уровня знаний, как школа при бомбардирской роте времен Петра I.
Для артиллерии гатчинских войск, по указанию Павла, его ближайшим сотрудником Аракчеевым были изготовлены шесть 6-фн и две 12-фн пушки облегченного веса (около 75 снарядов) по образцу прусских и более точно изготовленных. Опыт организации, обучения и устройства материальной части артиллерии гатчинских войск был впоследствии Аракчеевым применен при разработке русской артиллерии, в результате чего была выработана артиллерия 1805 г. или, как ее иначе называли, 'аракчеевская'.

28. Артиллерия 1805 и 1838 гг.


В 1802 г. была организована комиссия для преобразования артиллерии под председательством Аракчеева. Эта комиссия выработала систему вооружения, которая, как сказано, получила название 'аракчеевской' или 'системы 1805 г.'.
В организации артиллерии были проведены следующие изменения.
Организованы роты пешей и конной артиллерии в составе: четырех пушек 12-фн средней пропорции, четырех 12-фн пушек малой пропорции и четырех 1/2-пд единорогов. Всего в роте таким образом состояло 12 opvдий. В пешей роте было по 3 зарядных ящика на каждое орудие и 16 человек орудийного расчета, в конных же ротах - по 2 зарядных ящика и 14 человек на орудие. Зарядные ящики - троечной запряжки. Для запряжки назначалась шорная упряжь.
Для 1/2-пд единорога применялась запряжка 8 лошадей, а для 12-фн пушки - 6 лошадей. Орудийный расчет не был вооружен ружьями.
Полковая артиллерия состояла при каждом полку из четырех 6-фн пушек и двух 1/4-пд единорогов.
На вооружении осадной артиллерии были 24-, 18,- и 12-фн пушки (большой пропорции), 5- и 2-пд мортиры и 6-фн мортиры. Осадная артиллерия сведена в батальоны по 5 рот в каждом.
В устройстве орудийных стволов преследовалась большая точность. Уменьшены зазоры и сняты всякие украшения, кроме фризов.
Введены прицелы сначала Маркевича, вскоре затем замененные прице
лами Кабанова.

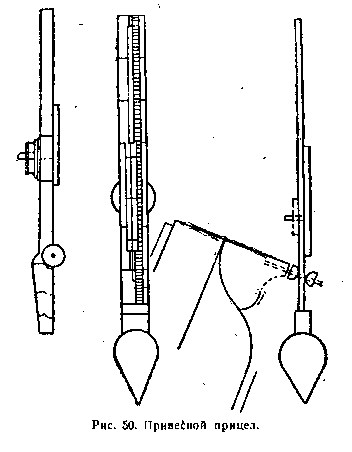

Прицел Кабанова (рис. 50) подвешивался на особую полку на стволе посредством шарнира Гука, почему при всяком положении ствола сохранял вертикальное положение, и сам собою получался учет влияния наклона оси цапф. Визир, в виде очень небольшого круглого отверстия в планочке, скользящей вдоль рамки прицела, давал широкое поле зрения. Визировали через отверстие на вершину мушки близ дульного среза. На рамке нанесены деления в линиях. Перед наводкой прицел навешивался, а по окончании ее снимался с орудия.

Рис. 50. Привесной прицел.

К каждому роду орудий назначался свой особый лафет с деревянной осью. Лафеты были несколько облегчены по сравнению с лафетами предыдущих систем. Лафеты, назначенные под 12-фн пушки и 1/2-пд единороги назывались батарейными, а под 6-фн пушки и 1/4-пд единороги - легкими. Передки тоже были различные. Батарейные передки не имели коробов для боеприпасов, а легкие были с коробами. Зарядный же ящик единый - петровский.
Для руководства при изготовлении материальной части даны не только таблицы, но и чертежи. Последние для стволов гравировались на меди.
Было поставлено требование строго придерживаться чертежей.
Шорная упряжь заменена хомутовой.

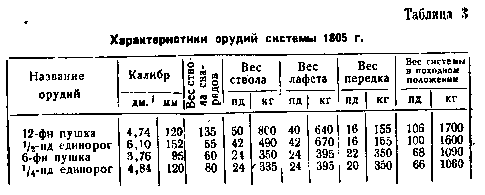

Характеристики полевых орудий системы 1805 г. собраны в табл. 3.
Характеристики орудий системы 1805 г. Таблица 3

С системой 1805 г. были проведены все войны с Наполеоном и позднейшие до введения нарезной артиллерии, причем с сороковых годов начинают поступать на вооружение орудия системы 1838 г., отличающиеся от орудий системы 1805 г. некоторыми изменениями.
В ряду этих изменений следует отметить; 1) калибры орудий, которые
давались с точностью до тысячных долей дюйма, были округлены до целых линий, т. е. отброшены сотые и тысячные дюйма, 2) калибры пушек и единорогов, близкие по величине, были уравнены, 3) исключены из вооружения устаревшие орудия (карронады и короткие единороги), 4) сняты со стволов всякие украшения (пояса и фризы), благодаря чему упростилось производство стволов.
Все орудия, бывшие на вооружении до введения системы 1838 г..
названы 'орудиями прежней конструкции', а устроенные по системе 1838 г. - 'новой конструкции'.
Лафеты сохранены прежние. Некоторые изменения в устройстве лафетов и принятие в них железных осей было произведено в 1845 г. ('лафеты конструкции 1845 г.').

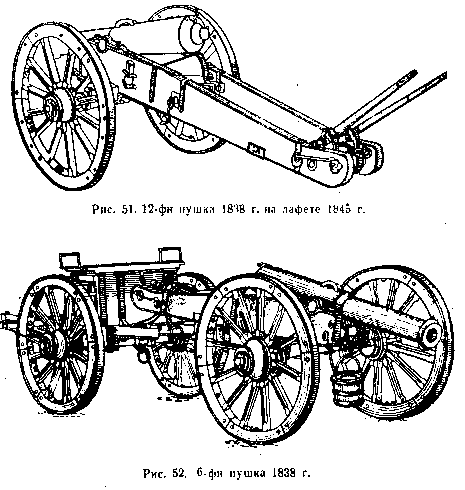

В полевой артиллерии приняты были два вида лафетов: 'батарейный'
для 12-фн пушек и 1/2-пд единорогов (рис. 51) и 'легкий' для 6-фн пушек и 1/4-пд единорогов (рис. 52).

К этому же времени относится организации у нас горной артиллерии.
с назначением на вооружение ее 1/4-пд единорогов и 1/4-пд мортир. Последние, как уступавшие во всех отношениях 1/4-пд единорогам, были исключены из вооружения после Крымской кампании.
В иностранной артиллерии следует отметить предложение Наполеона lII ввести единый тип орудия - пушки-гаубицы. Как видим, к унификации или, как иногда говорят, к универсальности орудий в ходе
развития артиллерии возвращаются неоднократно.
Пушки-гаубицы были введены во французской артиллерии и под Севастополем применялись широко в боях. Переход к нарезной артиллерии, однако, не дал развиться этой мысли далее.
Осадная артиллерия была вооружена 24-, 18- и 12-фн пушками большой пропорции, 1-пд единорогами, 5-, 2- и 1/2-пд мортирами и 6-фн Кегорновыми мортирами (рис. 53).


Все эти орудия отливались из бронзы. Состав бронзы, на основании
опытов генерала русской службы Мелиссино, принят: 100 частей меди и 10 частей олова (по весу).
Лафеты для пушек той же конструкции, что и для полевых орудий, но с походными гнездами. Боевые цапфенные гнезда отнесены несколько назад в видах облегчения давления на боевую ось и увеличения давления на хобот, чем достигалось уменьшение отката. Связанные с этим неудобства снятия с передка и сцепления с передком не представлялись существенными, так как осадная артиллерия не маневрировала во время боя и устанавливалась на огневые позиции заблаговременно.
Лафеты имелись для каждого калибра пушек особые, но сходные по конструкции. Лафет состоял из дубовых коротких станин. Сзади между этими станинами закреплялся требуемой длины сосновый брус. Задним концом - хоботом брус в боевом положении орудия опирался на землю. Оси железные. Для накатывания системы после выстрела назначались рычаги с катками. Эти рычаги служили также и для облегчения перестановки орудия.


При перевозке орудия на хоботовой части лафета укреплялось сидение для ездового. На рис. 54 виден осадный передок.

Передки и зарядные ящики были общие для всех пушек. Кроме зарядных ящиков пвименялись для перевозки боевых припасов особые повозки - фуры.
Станки ДЛЯ мотир изготовлялись из деревянных брусьев. К 1/2 -пд мортирам несколько позже был принят железный станок Дорощенко (рис. 55). К 5- и 2-пд мортирам были также приняты металлические станки из бронзы;.они были более прочными, чем деревянные, и не давали щепок при попадании в них вражеских снарядов или осколков.
Мортиры перевозились на специальных дрогах.
Все осадные орудия устанавливались на 'настильных платформах' из досок, уложенных и прибитых к лежням, Лежни зарывались на всю толщину их в землю (постель).

Рис. 55. Мортира на станке Дорошенко.

По существу на вооружение крепостной артиллерии должны бы назначаться те же орудия, что и у осаждающего крепость: в сухопутных крепостях те же, что в осадной артиллерии, в береговых - те же, что и на судах флота. Однако частью по экономическим соображениям, частью по особенностям действий крепостной артиллерии от этого постоянно делались отступления. Следует .еще отметить существовавший странный взгляд на артиллерию сухопутной крепости: 'она слабее артиллерии осаждающего, а потому и не должна вступать с нею в борьбу, ее следует сберегать до решительных действий на ближайших расстояниях' (3).
Предполагалось, что крепость должна иметь одинаково сильное вооружение на всех направлениях и по выяснении фронта атаки усилять артиллерию атакованного фронта артиллерией с неатакованных ее участков. Таким образом, орудия крепостной артиллерии должны были обладать некоторой подвижностью, хотя бы они стояли в мирное время на постоянных местах. Орудия в крепости приходилось перемещать на небольшие расстояния и по хорошим крепостным дорогам, поэтому в крепостной артиллерии допускалось значительное увеличение веса орудий по сравнению с орудиями осадной артиллерии и применять для изготовления их стволов, в видах экономических, чугун. По сравнению с осадной артиллерией, которой приходилось действовать по прочным сводчатым сооружениям, в крепостной артиллерии не было надобности в орудиях, назначенных для этой цели, и если они и состояли на вооружении крепости, то в ограниченном числе.

.
Всеми этими соображениями и определялись калибры и виды орудий крепостного вооружения.
В наших крепостях состояли 24-, 18-, 12- и 6-фн чугунные пушки, 1/2- и 1-пд чугунные единороги и 1/2-, 2- и 5-пд медные мортиры. Обычно старые орудия не исключались из вооружения, поэтому в крепостях собирались орудия одного калибра, но различных систем.

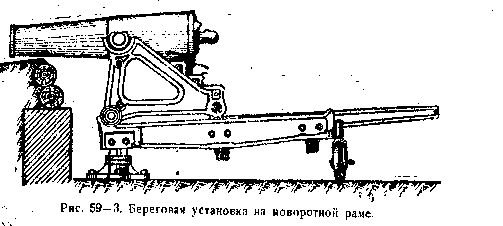

Для пушек были приняты в 1839 г. лафеты с поворотными рамами или с настильными платформами.

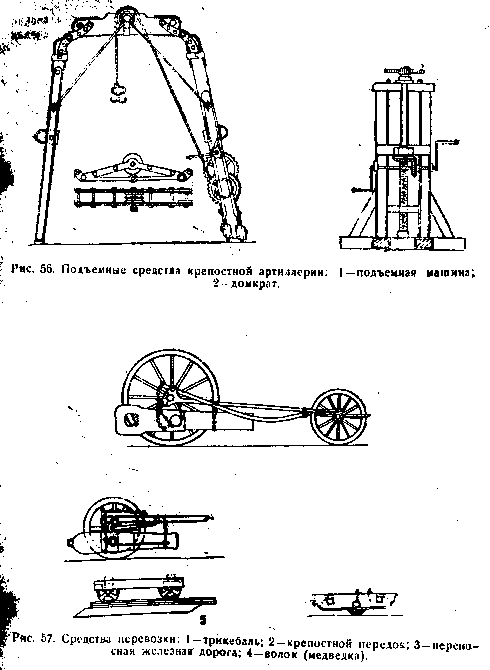

Кроме орудий, крепостная артиллерия снабжалась различными вспомогательными средствами для производства работ по вооружению и разоружению крепостных верков: кабестаны, лебедки, вороты для втаскивания на валы и спуска с валов орудий; подъемные машины (рис. 56) в виде домкратов и треножных подъемов для снятия и накладывания орудийных стволов на лафеты; для перевозки стволов трикебали, крепостные передки и медведки - первые по дорогам, последние по ходам сообщения и потернам (подземным ходам), переносные железные дороги (рис. 57).

Береговая артиллерия, как замечено выше, должна вооружаться орудиями такими же, как и суда флота, чего и придерживались, несмотря на то, что на береговом вооружении можно было ставить орудия более тяжелые, так как они устанавливаются на прочных каменных основаниях и вес в данном случае не имеет большого значения.

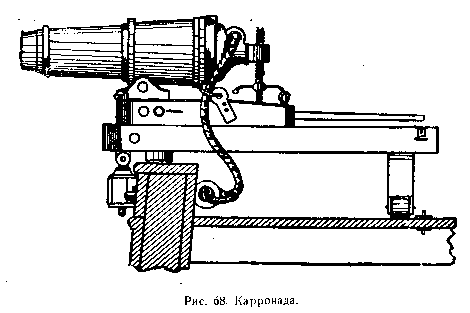

Рис. б8. Карронада.

В общем, на береговых батареях устанавливались 30- и 36-фн пушки.
Против деревянных бортов кораблей эти пушки были на близких расстояниях излишне сильны и пробивали корабли насквозь, мало разрушая их.
В 1774 г. в Англии были введены на вооружение кораблей карронады (рис. 58). Это весьма легкие орудия, стрелявшие малыми зарядами; их снаряды причиняли бортам кораблей большие повреждения в виде проломов, а не круглых пробоин какие получались от пушечных ядер, которые легко можно было затянуть пыжом из тряпок (пластырь). Благодаря легкости карронад можно было увеличить как их калибр (даже до 96фн - двух картаунов), так и число орудий на вооружении корабля.
Эти весьма опасные для судов флота орудия были также введены на вооружение береговых крепостей.
В 1822 г. французский артиллерист Пексан (Pexhans) издал свое сочинение 'Новая морская сила' (La nonvelle force maritinie), в котором, среди ряда других мероприятий, предложил стрелять по судам флота из пушек разрывными снарядами. Такие снаряды, в особенности при большом калибре, по мнению Пексана, должны были причинять огромные разрушения кораблям: одно попадание могло, вывести корабль из строя. Следует заметить, что этого взгляда относительно решительного действия одиночного попадания долго придерживались, да и сейчас, наверное, найдутся сторонники его, хотя он и не находит себе подтверждения в современных условиях. Наполеон говорил 'одна пушка на берегу стоит корабля'.
Пексан проектировал для действия по кораблям флота 'бомбовые пушки' ('пушки Пексана', как их стали называть впоследствии), или 'бомбические пушки'.
В 1824 г. были произведены опыты c 80-фн (22-см) пушкой Пексана стрельбой по кораблю. При полном заряде бомба пробивала корабль насквозь, не причиняя ему серьезных повреждений. При уменьшенном заряде бомбы взрывались внутри корабля, нанося сильные поражения болванкам, изображавшим людей, производя пожары и заполняя корабль дымом. Ядра прежних пушек производили примерно такое же действие, как бомбы Пексана при полном заряде.
Преимущество бомбических пушек было очевидно, почему пушки эти стали незамедлительно вводить на вооружение судов и береговых батарей не только во Франции, но и в других странах.
Во Франции, были введены 80-фн бомбовые пушки по проекту Пексана. Длина их ствола 11 калибров, заряд - 1/6 веса снаряда; в дульной части для удобства заряжания орудия сделано было коническое расширение канала ствола - распад; дульного утолщения не было, в казенной части стенки ствола были утолщены, камора имела цилиндрическую форму. Ствол накладывался на чугунный лафет для увеличения продолжительности его службы, так как деревянные лафеты сравнительно скоро приходили в негодность от действия сырости.

Для сообщения огня заряду применялись капсюли, которые разбивались особым молотковым механизмом.
В русской береговой артиллерии были введены 3-пд бомбовые пушки, а несколько позже 60-фн пушки по проекту Маиевского,
Первоначально введенные 3-пд бомбовые пушки были относительно легки (относительный вес - 100 бомб или 70 ядер), почему сильно портили лафеты и даже бывали случаи соскакивания станков с поворотной рамы. Поэтому последовательно вес стволов увеличивали до 150 бомб и окончательно остановились на весе 210 бомб.

Необходимость введения новых бомбовых пушек послужила поводом к изысканиям по наилучшему устройству стволов без излишнего увеличения их веса. В артиллерии других стран остановились на предложении англичанина Конгрева делать стены в казенной части в 3 - 3,5 раза большей толщины, чем в дульной. Это предложение основывалось на том, что при разрывах стволов дульная часть оставалась неповрежденной.
В русской артиллерии после сравнительных опытов 60-фн пушек, построенных по образцу английской, по проекту нашего генерала Баумгарта и проекту капитана Маиевского, положившего в основу его установленный им закон распределения давления пороховых газов в канале ствола, была принята на вооружение пушка Малевского. На опытах пушка по английскому образцу разорвалась после 400 выстрелов, Баумгарта после 780, а Маиевского осталась целой после 1000 выстрелов. Дальнейшее испытание ее было прекращено.

На рис. 59 показаны различные виды установок береговых пушек.

Одной из важнейших задач в бою за крепости является бомбардирование, под которым понимается обстреливание из большого числа орудий крупных целей: городов, складов, узлов дорог с их станционными сооружениями, центров крепости - цитаделей. Так как эти цели представляются чаще всего легко уязвимыми и имеют большие размеры, то от орудий бомбардирования не требуется ни особого могущества снарядов, ни большой кучности их падения, ни особой точности стрельбы; важно, чтобы снаряды ложились в пределах бомбардируемой площади. Бомбардирование,
вызывая повсюду разрушения, пожары, нанося потери в живой силе,
производит сильное моральное впечатление на людей, в особенности на, гражданское население. Опыт войн дает немало примеров сдачи крепостей лишь после непродолжительного бомбардирования, когда их артиллерия не в состоянии подавить огонь атакующего. Из сказанного выше следует, что орудия бомбардирования должны обладать большой дальнобойностью.

Пушки первой половины XIX в. не могли назначаться для бомбардирования, так как вследствие малой прочности лафетов им нельзя было придавать углы возвышения больше 16 - 18?. При таких углах дальность действия пушек была незначительной и для эффективности их огня пришлось бы располагать их в сфере действительного огня крепостной артиллерии.
По всем этим соображениям возникла мысль производить бомбардирование из 'мортир дальнего боя', которым можно придавать углы возвышения, близкие к углу наибольшей дальности, и которые, к тому же, стреляли снарядами различных видов действия.
Впервые такие мортиры дальнего боя были применены французской артиллерией при осаде Кадикса (16.1.1780 г. в Англо-французской войне).
В России сначала были сделаны попытки применить для этой цели единороги, установив их на станках с постоянным углом возвышения около 40?. Но при этом дуло подымалось настолько высоко, что заряжание было неудобно и скорострельность получалась малой. Вследствие этого были разработаны 2-пд мортиры дальнего боя длиною 31/2 калибра с зарядом в 1/5 веса снаряда. Однако введение нарезной артиллерии, в том числе и нарезных мортир, ограничило распространение мортир дальнего боя и в нашей артиллерии остались лишь имевшиеся уже на вооружении 1/2-пд мортиры для действия по войскам, 2-пд для бомбардирования и 5-пд для разрушения наиболее прочных крепостных сооружений.

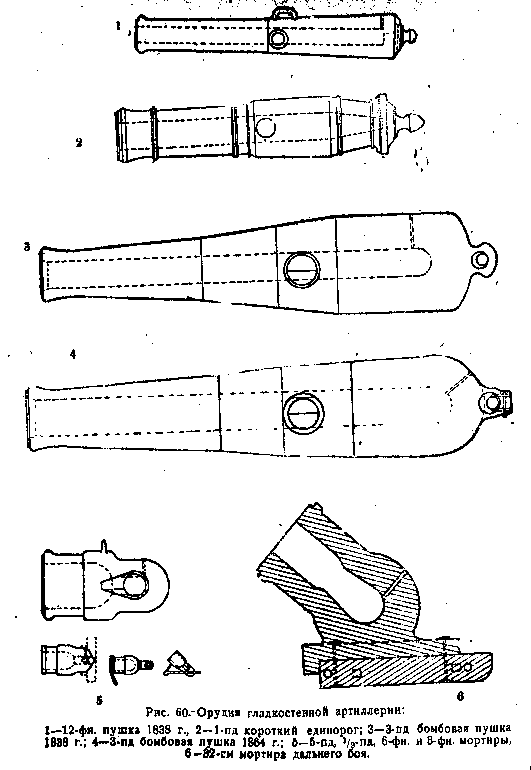

На рис. 60 показаны стволы различных орудий гладкостенной артиллерии.

Примечания:
1. Нилус говорит 'нарезную'. Ист. арт., отд. 1, стр. 172
2. Соответственно около 1300, 820 и 500 кг.
3. См. Нилус, История артиллерии, отд. l, изд. 1908 г., стр. 227.


всего страниц: 4 :  1  2  3  4



  История материальной части артиллерии (Page 1)
